System transportu szyn
System transportu szyn przeznaczony jest do odbierania zestawów szyn ( do 6 sztuk ) o długości do 120m z linii produkcyjnej i ich załadunku na wagony bądź regały magazynowe. System ten składa się z 16 specjalistycznych uchwytów zawieszanych na konstrukcji nośnej. Wszystkie ruchu tj. jazda, podnoszenie/opuszczanie, chwytanie szyn są zsynchronizowane, a praca odbywa się w układzie automatycznym bądź ręcznym. Dzięki zastosowaniu specjalnie zaprojektowanych obrotowych głowic chwytnych, których rozstaw na uchwycie można regulować, możliwy jest transport 7 różnych typów szyn.
 |
 |

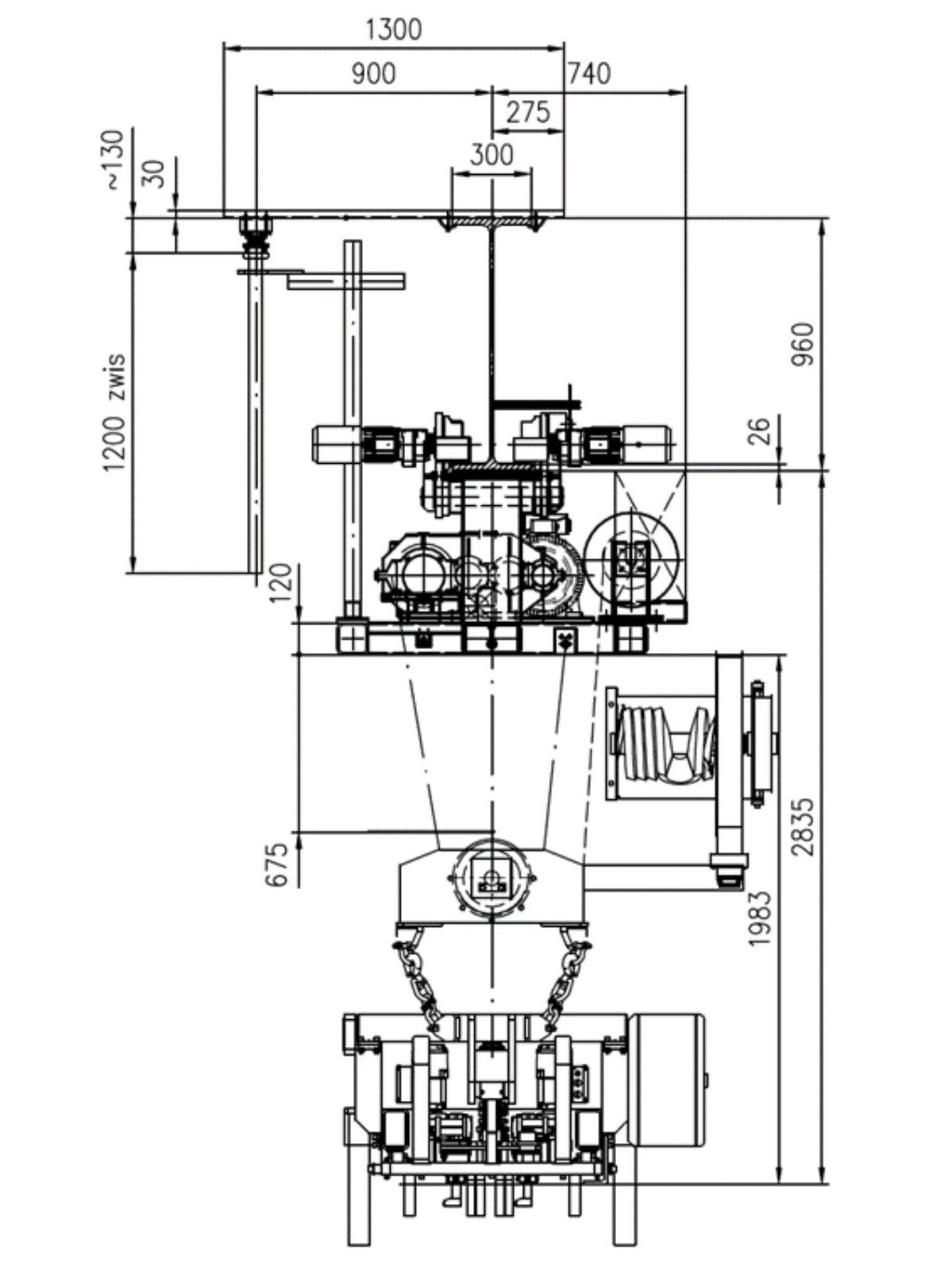

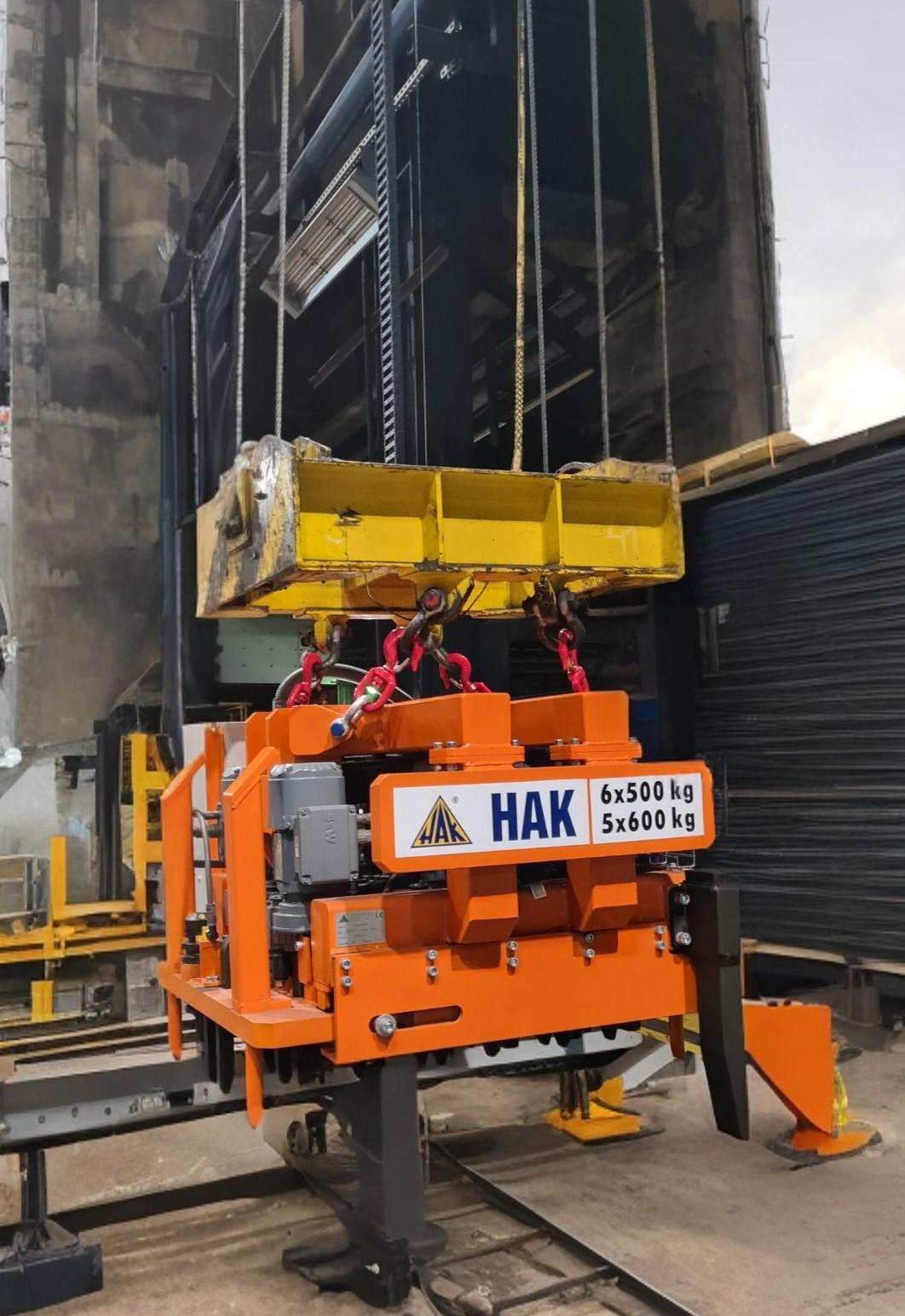

Chwytaki o udźwigu 3 tony każdy zostały zamocowane na 16 wciągnikach linowych, będących na wyposażeniu inwestora, poruszających się po stalowej, belkowej konstrukcji nośnej. Każdy z chwytaków dostosowano do współpracy z różnymi profilami szyn – możliwość regulacji elementów chwytnych, przeprowadzana z zastosowaniem pokręteł na pilocie, pozwala na każdym z nich wybrać jeden z siedmiu trybów ich rozstawu, zależnie od parametrów szyny. Sześć trybów odpowiada za synchronizację ustawienia wszystkich stopek zadanych automatycznie uchwytów na wybraną szerokość, natomiast wybór trybu siódmego pozwala ręcznie ustawić szerokość pochwytu na danym urządzeniu.
Każdy z chwytaków wyposażono we własną szafę sterowniczą, a całość systemu pracuje w oparciu o sterowanie automatyczne, odpowiadające za ich synchronizację pracy, która umożliwia sprawny jednoczesny pochwyt, podniesienie, przemieszczenie oraz odłożenie pakietu szyn. Chwytaki umożliwiają podejmowanie szyn w ilościach od 1 do maksymalnie 6 sztuk, w zależności od potrzeb. Sprawną współpracę chwytaków zapewnia system automatycznego sterowania odpowiedzialny za synchroniczną pracę układu w jego dwóch osiach – skoordynowaną pracę wszystkich zadanych urządzeń oraz odpowiedni dla danego rozmiaru szyny oraz pakiet szyn rozstaw elementów chwytających. Zadbano również o bezpieczeństwo pracy – blokadę pochwytu, uniemożliwiającą odpadnięcie ładunku w przypadku odcięcia dopływu prądu.
Zamocowanie chwytaków na wciągnikach linowych zaprojektowano w sposób, który zakłada możliwość ich wymiany na chwytaki elektromagnetyczne, również znajdujące się na wyposażeniu inwestora.
System projektowany według potrzeb
Projekt producent oparł na potrzebach inwestora – dużego zakładu metalurgicznego, działającego w branży produkcji szyn kolejowych. Realizacja jest przykładem kompleksowej modernizacji jednostkowego systemu, wymagającego indywidualnego podejścia oraz zespołowej pracy specjalistów wielu branż. Całość przedsięwzięcia obejmowała następujące działania projektanta i producenta systemu:
- Wykonanie projektu systemu wraz z projektem chwytaków,
- Uzgodnienie koncepcji z inwestorem oraz zatwierdzenie poprawności projektu w UDT,
- Wykonanie 17 sztuk chwytaków ( w tym 16 sztuk podstawowych oraz 1 zapasowa ),
- Demontaż dotąd stosowanych przez inwestora elektromagnesów,
- Montaż nowego systemu radiowego oraz szaf sterowniczych
- Rozbudowa istniejącej instalacji elektrycznej,
- Przeprowadzenie testów działania systemu,
- Wykonanie oraz dostarczenie dokumentacji powykonawczej,
Specjalistyczny system transportowy to innowacyjne rozwiązanie poparte wieloletnim doświadczeniem i setkami przeprowadzonych realizacji. Sięgająca 1989 roku historia firmy obejmuje szereg innowacyjnych technologicznie oraz unikatowych funkcjonalnie projektów dopasowanych ściśle do potrzeb użytkowników – wiele z nich spełniając warunki prototypowych, pozwoliło wyeliminować mniej sprawne rozwiązanie, podnosząc tym samym wydajność procesów oraz bezpieczeństwo pracy.
