Magnesy nadprzewodzące
Obecnie najsilniejsze elektromagnesy buduje się przy użyciu cewek nadprzewodzących. Są one wykonane z materiałów zwanych nadprzewodnikami, nie wykazujących żadnego oporu elektrycznego w bardzo niskich temperaturach (bliskich zera bezwzględnego) [1].
Magnesy nadprzewodzące są istotną częścią tomografów komputerowych (rys. 1), które dzięki wykorzystaniu magnetycznego rezonansu jądrowego pozwalają uzyskać bezdotykowo obrazy wnętrza ludzkiego ciała. Pacjent umieszczony w nadprzewodzącej cewce jest poddawany działaniu silnego pola magnetycznego. Komputer zbiera słabe sygnały elektromagnetyczne wytworzone przez jądra atomów z obszaru ciała, na który kierowane jest pole magnetyczne i na ich podstawie tworzy obraz wnętrza organizmu.

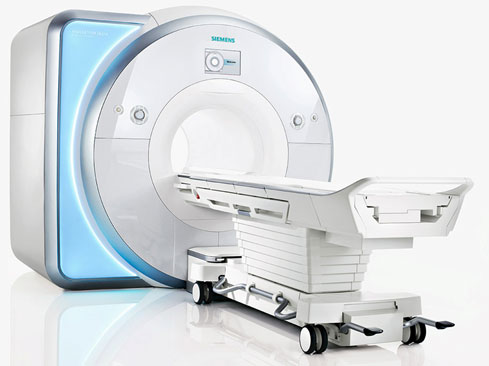

Rys. 1. MAGNETOM Spectra (tomograf), wg [2]
Wykorzystanie nowoczesnych magnesów, poza wspomnianą powyżej medycyną, skupia się wokół dziedzin techniczno-naukowych.
Potężne elektromagnesy wykorzystane są w akceleratorach, czyli urządzeniach do przyspieszania naładowanych cząstek. Umożliwiają one badania naukowe nad budową i przemianą jąder atomowych oraz badanie zderzeń cząstek, wytwarzanie nowych cząstek elementarnych, poznawanie nowoodkrytych obiektów i testowanie nowych teorii.
Największym ośrodkiem badawczym fizyki cząstek elementarnych na świecie jest Europejskie Laboratorium Fizyki Cząstek Elementarnych, w którym największy akcelerator zbudowany
z nadprzewodzących elektromagnesów ma obwód 27 kilometrów (rys. 2).

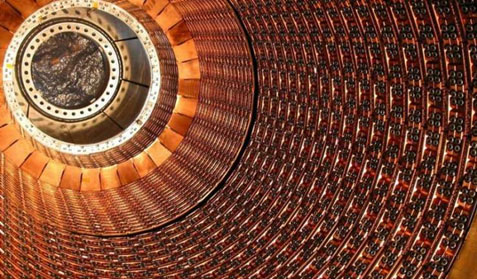

Rys. 2. Wielki Zderzacz Hadronów LHC, wg [3]
Właściwości elektromagnesów wykorzystywane są również w najnowszej generacji pociągach, wykorzystujących lewitację magnetyczną i poruszających się nad torami (rys. 3).
To właśnie dzięki polu magnetycznemu taki pociąg nie ma kontaktu z powierzchnią toru, gdyż cały czas unosi się (lewituje) nad nim. Działają tu więc potężne siły elektromagnetyczne (unoszące pociąg) zarówno w samym pojeździe, jak i torowisku. Pozwala to na rozwijanie dużych prędkości, ponieważ dzięki zastosowaniu magnesów wyeliminowane jest tarcie kół, znacznie ograniczające prędkość jazdy w tradycyjnych pociągach.

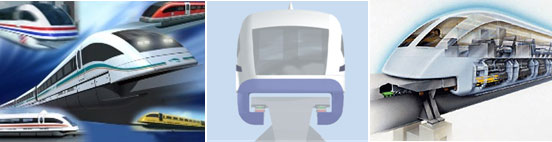

Rys. 3. Pociąg TRANSRAPID poruszający się na poduszce magnetycznej, wg [4]
Elektromagnesy tego typu znajdziemy w prądnicach elektrycznych, generujących prąd elektryczny oraz w powszechnie używanych silnikach elektrycznych, gdzie pole magnetyczne generuje ruch wirnika (rys. 4).
Rys. 4. Silnik prądu stałego, wg [5]
W najnowszych rozwiązaniach nie brakuje jednak przykładów innego wykorzystania elektromagnesów prądu stałego. The Bat, jak Maglev czy Transrapid (lewitujące pociągi) unosi się dzięki polu magnetycznemu (rys. 5). Silny elektromagnes w podkładce oddziałuje na mysz.

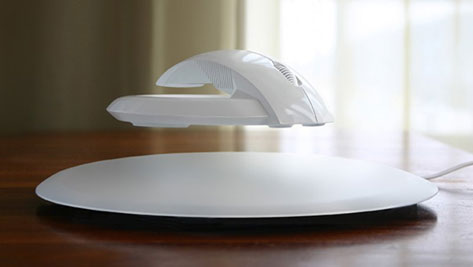

Rys. 5. The Bat – lewitująca mysz komputerowa, wg [6]
W publikacji przedstawiono zaledwie niewielką cześć z obecnych zastosowań elektromagnesów, dlatego w kolejnych publikacjach postaramy się wskazać jeszcze kilka innych ciekawych aplikacji, gdzie elektromagnesy znajdują swoje zastosowanie, przyciągając naszą uwagę. Na szeroką skalę znajdują one zastosowanie w transporcie bliskim, co będzie przedmiotem kolejnej publikacji.
Do usłyszenia wkrótce.
