Suwnice technologiczne, nazywane inaczej suwnicami procesowymi, są szeroką grupą urządzeń w pełni przystosowanych do wykonywania określonych czynności w procesie technologicznym. Suwnice technologiczne z tej grupy są wyposażone w zintegrowane z nimi aparatury bądź urządzenia chwytające, zaprojektowane oraz wykonane z uwzględnieniem specyfiki obsługiwanego etapu procesu produkcji. Dodatkową opcją wyposażenia w tego rodzaju dźwignicach są zaawansowane systemy pozwalające na pracę automatyczną, półautomatyczną, bądź umożliwiające bezkolizyjną współpracę kilku urządzeń.

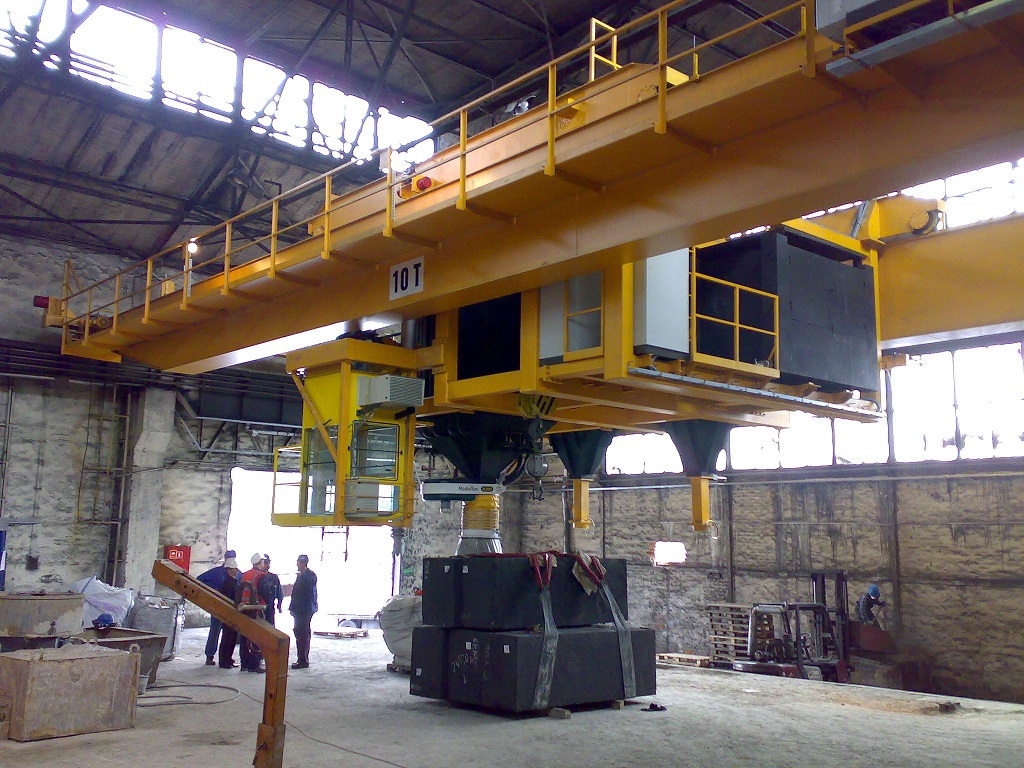

![]() Rys. 1. Suwnica technologiczna do obsługi procesu produkcji elektrod grafitowych. Fot. Przedsiębiorstwo HAK Sp. z o.o. |

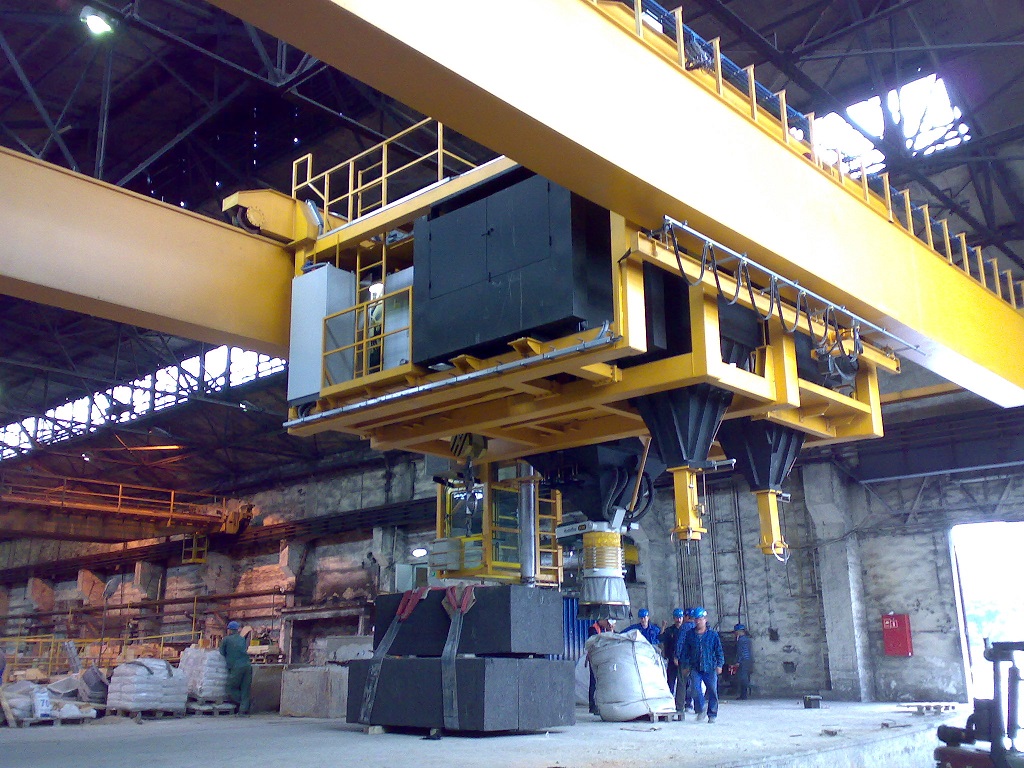

![]() Rys. 2. Suwnica technologiczna do obsługi procesu produkcji elektrod grafitowych. Fot. Przedsiębiorstwo HAK Sp. z o.o. |
Przykładem zaawansowanego rozwiązania z grupy suwnic specjalnych jest aplikacja zaprojektowana dla zakładów specjalizujących się w produkcji elektrod węglowych, stosowanych w łukowych piecach metalurgicznych. Wchodząca w jej skład suwnica dwudźwigarowa wyposażona została w aparaturę służącą do zasysania (usuwania) zanieczyszczeń pieca w procesie technologicznym.
Produkcja elektrod węglowych jest procesem charakterystycznym – cały cykl produkcyjny przebiega w 6 – 7 etapach, zależnie od rodzaju elektrod i trwa nawet do trzech miesięcy. Surowce, z których wytwarzane są elektrody, to głównie koks i dodatki, które podlegają rozdrabnianiu, mieszaniu oraz prasowaniu, a następnie wypalaniu aż do momentu przejścia w grafit.

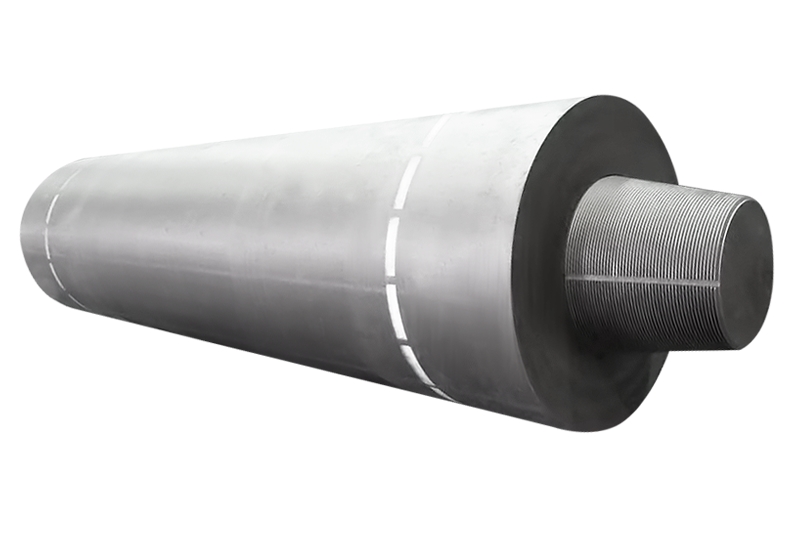

![]() Rys. 3. Elektroda grafitowa |
Rys. 4. Elektrody grafitowe |
Po wyciągnięciu wypalonej elektrody z zabudowanego poniżej poziomu gruntu pieca kręgowego konieczne jest usunięcie z niego rozdrobnionych pozostałości materiałów z procesu wypalania. Oczyszczenie pieca powinno być przeprowadzane szybko, aby nie dopuścić do wychłodzenia pieca przed włożeniem kolejnej, podlegającej wypaleniu elektrody. Aby nie narażać ludzi na działanie wysokiej temperatury i szkodliwej atmosfery wokół pieca, zgromadzone w nim zanieczyszczenia zasysa się z użyciem zamontowanego na suwnicy urządzenia, działającego na zasadzie odkurzacza przemysłowego. Po odessaniu gorących zanieczyszczeń z dna pieca przez opuszczaną z suwnicy rurę ssącą, trafiają one, w zależności od wielkości, do zbiornika na frakcje grubsze (zsypka) lub drobniejsze (odsiewka), a następnie podlegają schłodzeniu. Po całkowitym napełnieniu zbiorniki są opróżniane.
Przeznaczona do tego celu aparatura odsysająca zamontowana została na suwnicy pomostowej natorowej dwudźwigarowej, umożliwiającej swobodne manipulowanie aparaturą, a tym samym możliwość obsługi całej powierzchni hali.
Parametry suwnicy:
Parametry aparatury odsysającej:
Żródło ilustracji:
Rys. 1 i 2 - dokumentacja wewnętrzna Przedsiębiorstwa HAK Sp. z o.o.
Rys. 3 - www.elbar.katowice.pl
Rys. 4 - www.pl.all.biz
