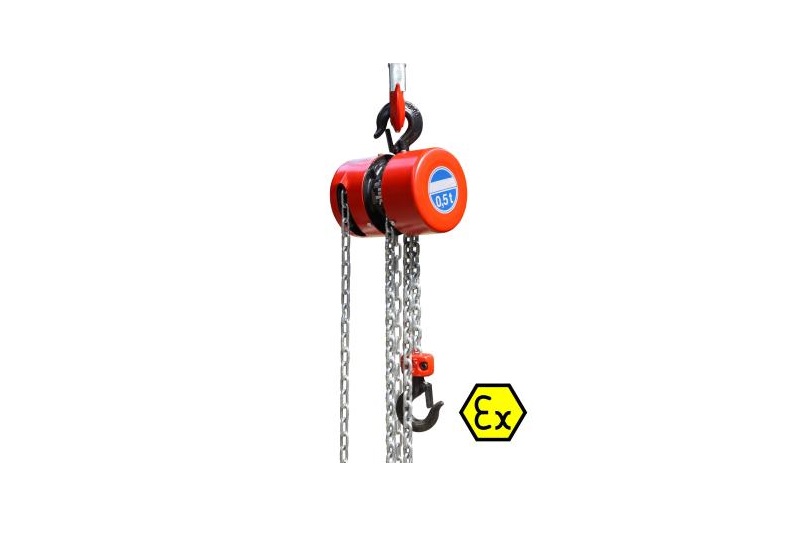

Wciągnik łańcuchowy ręczny ATEX HSL-EX

Wciągnik łańcuchowy Ex z napędem ręcznym został zaprojektowany do pionowego podnoszenia i opuszczania luźnych ładunków na stanowisku pracy. Znajduje szerokie zastosowanie w pracach montażowych oraz remontowych.

Parametry
Udźwig
[t]
Łańcuch nośny
[mm]
Ilość
cięgien
łańcucha
Siła sterująca
mechanizmem
podnoszenia
[N]

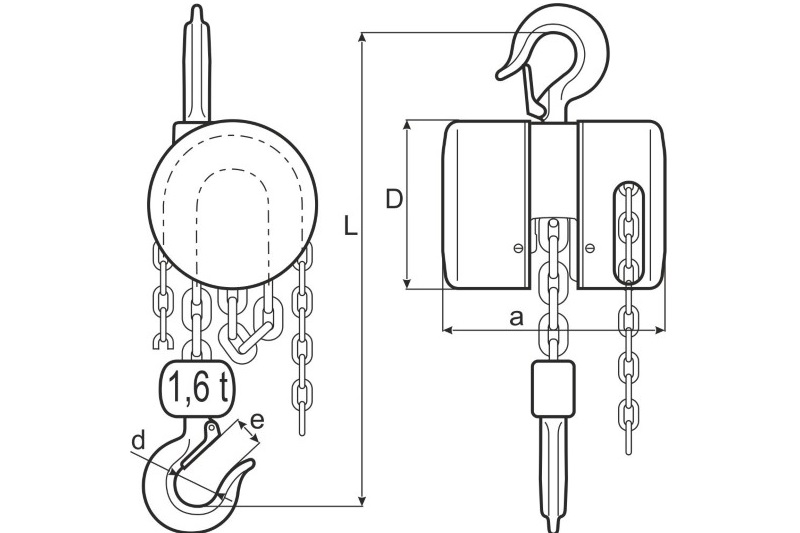

a
[mm]
d
[mm]
D
[mm]
e
[mm]
L
[mm]
Masa
[kg]
0,5 5x15 1 300 165 30 115 18,5 250 8,5
1,0 7x21 1 350 180 36 136 23,5 330 14,1
1,6 9x27 1 320 220 43 198 29,5 410 24
3,2 11x31 1 400 254 50 220 35,5 210 37,4
5,0 11x31 2 400 254 56 220 39,5 655 52,3



Wciągnik łańcuchowy ręczny ATEX HSL-EX

Wciągnik łańcuchowy Ex z napędem ręcznym został zaprojektowany do pionowego podnoszenia i opuszczania luźnych ładunków na stanowisku pracy. Znajduje szerokie zastosowanie w pracach montażowych oraz remontowych.

Wersja Ex została wykonana zgodnie z dyrektywą ATEX i jest przeznaczona do pracy w strefach zagrożonych wybuchem:

  • strefa 1 – obszar o dużym prawdopodobieństwie wystąpienia atmosfery wybuchowej gazowej,
  • strefa 2 – obszar o niewielkim prawdopodobieństwie wystąpienia atmosfery wybuchowej gazowej,
  • grupa wybuchowości I – urządzenia przeznaczone do pracy w podziemiach kopalń oraz naziemnych częściach kopalń zagrożonych wybuchem,
  • grupa wybuchowości II – urządzenia przeznaczone do pracy na powierzchni w obszarach zagrożonych wybuchem gazów i pyłów,
  • kategoria urządzenia 2GD – urządzenia kategorii II do pracy w strefie 1 i strefie 21 na powierzchni,
  • kategoria urządzenia M2 – urządzenia kategorii II do pracy w strefie 2 i strefie 22 pod ziemią.

Opis techniczny:

  • spełnia wymagania Dyrektywy Maszynowej  2006/42/WE oraz normy PN-EN-94/9/WE,
  • wysokość podnoszenia  w standardzie 3 m,
  • udźwig 5000 kg,
  • zakres temperatur roboczych -20 ºC +50 ºC.

Zalety:

  • lekka konstrukcja,
  • łatwa obsługa,
  • nieskomplikowany montaż,
  • dostosowanie wysokości manewrowania i podnoszenia do indywidulanych potrzeb użytkownika,
  • haki obrotowe (ładunkowy i w korpusie) zabezpieczone zapadkami,
  • łańcuchy ocynkowane,
  • możliwość podwieszenia wózka suwnicowego jednonośnikowego - spełnia wtedy funkcję wciągnika przejezdnego,
  • dostosowany do pracy w strefie z niebezpieczeństwem wystąpienia eksplozji.

Znakowanie: indywidualny numer serii, DOR (WLL), rok produkcji

Dokumentacja: Deklaracja Zgodności CE, instrukcja eksploatacji obsługi i konserwacji
