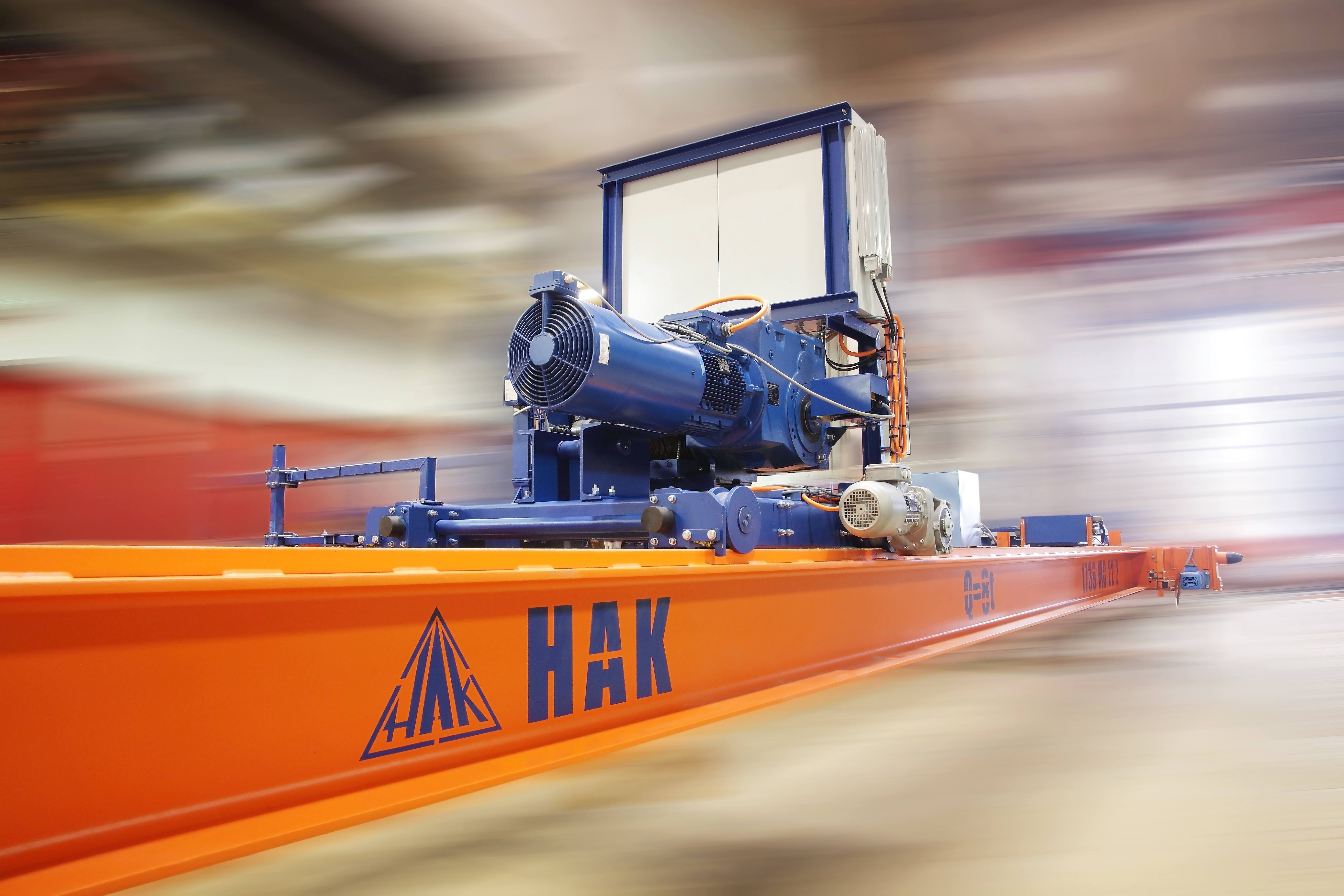

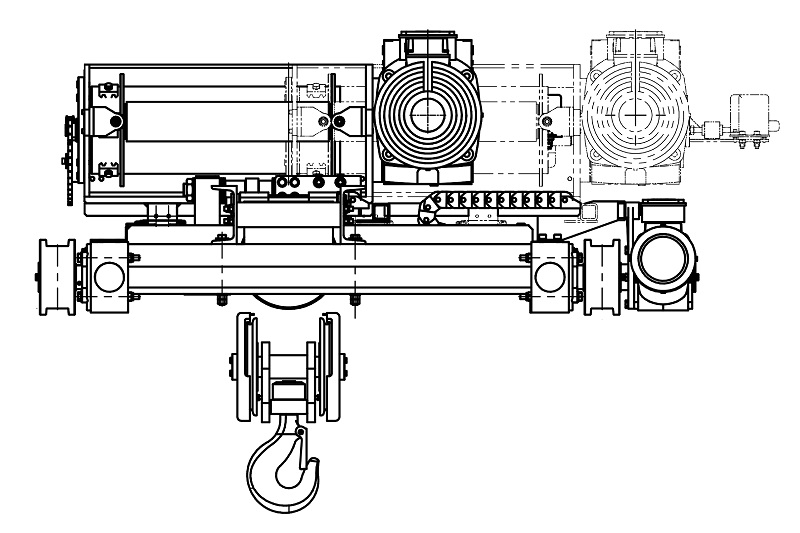

Wciągarka z wielozwojowym układem prowadzenia liny TOWER
Wielozwojna wciągarka produkcji Przedsiębiorstwa HAK wyposażona jest w innowacyjny wielozwojowy układ prowadzenia liny, w którym układacz pozostaje nieruchomy, natomiast bęben linowy przemieszcza się wzdłuż swojej osi obrotu.
Takie rozwiązanie, umożliwiające wielozwojne rozwinięcie liny na bębnie, znacząco skraca jego długość oraz redukuje masę wciągarki, minimalizując jednocześnie przestrzeń potrzebną do jej zabudowy. Wciągarka może być także wyposażona w elektroniczny system rozpoznawania wielkości podnoszonego ciężaru, co umożliwia automatyczne zmniejszenie prędkości podnoszenia i jazdy przy dużym obciążeniu oraz zwiększenie prędkości przy lekkim obciążeniu lub pustym haku. To przełomowe, dotąd niespotykane w przemyśle dźwignicowym rozwiązanie wyznacza nowy standard w projektowaniu wciągarek.
Prędkość jazdy dla udźwigu nominalnego Vjn [m/min]
Prędkość jazdy dla pustego haka Vjp [m/min]
Prędkość jazdy dla udźwigu nominalnego Vpn [m/min]
Prędkość jazdy dla pustego haka Vpp [m/min]
Rozstaw kół wózka wciągarki L [mm]
01/02/01,0
1,0
2/1,0
8
20
30
8
12
~820
01/02/01,6
1,6
2/1,0
8
20
30
8
12
~820
01/04/02,0
2,0
4/1,0
8
20
30
8
12
~1070
01/04/02,5
2,5
4/1,0
8
20
30
8
12
~1070
02/04/03,2
3,2
2/1,0
10
20
30
8
12
~820
02/04/04,0
4,0
4/1,0
10
20
30
8
12
~1070
02/04/05,0
5,0
4/1,0
10
20
30
8
12
~1070
02/04/06,3
6,3
4/1,0
10
20
30
8
12
~1070
03/04/08,0
8,0
4/1,0
13
20
30
8
12
~1070
03/04/10,0
10,0
4/1,0
13
20
30
8
12
~1070
03/04/12,5
12,5
4/1,0
13
20
30
8
12
~1070
04/04/16,0
16,0
4/1,0
14
20
30
5
8
~1070
04/04/20,0
20,0
4/1,0
19
20
30
5
8
~1070
04/04/25,0
25,0
4/1,0
19
20
30
4
6
~1070
Wciągarka z wielozwojowym układem prowadzenia liny TOWER
Wielozwojna wciągarka produkcji Przedsiębiorstwa HAK wyposażona jest w innowacyjny wielozwojowy układ prowadzenia liny, w którym układacz pozostaje nieruchomy, natomiast bęben linowy przemieszcza się wzdłuż swojej osi obrotu.
Takie rozwiązanie, umożliwiające wielozwojne rozwinięcie liny na bębnie, znacząco skraca jego długość oraz redukuje masę wciągarki, minimalizując jednocześnie przestrzeń potrzebną do jej zabudowy. Wciągarka może być także wyposażona w elektroniczny system rozpoznawania wielkości podnoszonego ciężaru, co umożliwia automatyczne zmniejszenie prędkości podnoszenia i jazdy przy dużym obciążeniu oraz zwiększenie prędkości przy lekkim obciążeniu lub pustym haku. To przełomowe, dotąd niespotykane w przemyśle dźwignicowym rozwiązanie wyznacza nowy standard w projektowaniu wciągarek.
Zastosowane rozwiązanie niesie za sobą następujące korzyści:
nieograniczona wysokość podnoszenia - zależna od ilości nawiniętych warstw liny na bębnie,
zmniejszenie gabarytów i masy wciągnika w skutek skrócenia długości bębna,
poprawa bezpieczeństwa pracy i stabilności transportowanego ładunku dzięki "niewędrującemu" i "nieobracającemu" zbloczowi,
skrócenie czasów roboczych dzięki zwiększeniu prędkości podnoszenia i jazdy bez ciężaru (na pusto).
Przeznaczenie:
Przemysł: efektywne i bezpieczne podnoszenie i transportowanie ciężkich ładunków,
Budownictwo: manipulacja materiałami budowlanymi i elementami konstrukcyjnymi,
Produkcja: precyzyjne przenoszenie komponentów wpływające wydajność i jakość produkcji,
Magazynowanie: ułatwienie składowania i przemieszczania produktów oraz materiałów.
Model
Zastosowanie
TOWER
wciągarka podstawowa
TOWER-E
moduł zwrotu energii do sieci
TOWER-D
moduł dostosowania prędkości podnoszenia i prędkości jazdy w zależności od transportowanego ciężaru
TOWER-P
moduł płynnej jazdy i płynnego podnoszenia
TOWER-S
moduł wózka jezdnego wciągarki wykonanego z pominięciem technologii spawania
