Uchwyt zaprojektowany do transportu pakietów blach/ładunków przy pomocy dźwignic hakowych. Wyposażony w mechanizm umożliwiający zsuwanie i rozsuwanie szczęk (dostosowując je do szerokość pakietów) oraz ręczną zmianę długości zaczepów szczęk w zależności od długości podnoszonych pakietów. Uchwyt umożliwia transport ładunków w postaci dużych arkuszy zarówno pojedynczo jak i w pakietach.
Zastosowanie:
transport pakietów blach w poziomie o masie do 10t,
transport płaskich ładunków spakietowanych,
umożliwia transport różnych ładunków w postaci dużych arkuszy zarówno pojedynczo jak i w pakietach.
Rozstaw minimalny i maksymalny łap (napęd elektryczny)
500 - 1 700 mm
-
Rozstaw minimalny i maksymalny zaczepów łap (napęd ręczny)
880 - 2 500 mm
-
Moc napędu elektrycznego rozsuwu łap
1,1 kW
-
Napięcie zasilania/sterowania
400 V AC/24 V DC
Zasilanie kablem z suwnicy
Sterowanie
Radiowe lub kasetą przewodową
Istnieje możliwość zintegrowania sterowania wspólnie z kasetą suwnicy
Maksymalne wymiary transportowanych pakietów (gr. x szer. x dł.)
~ 300x1700x3000 mm
Maksymalna masa pakietu do 10 ton
Nr katalogowy
DS162922
-

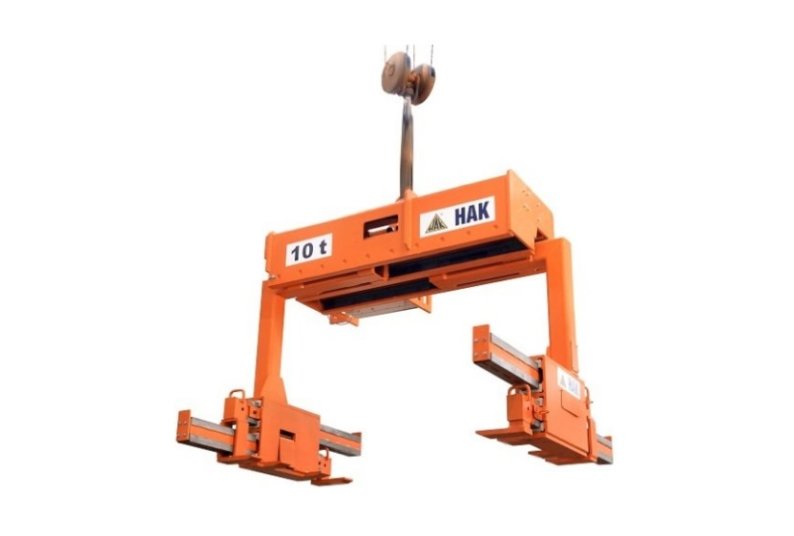

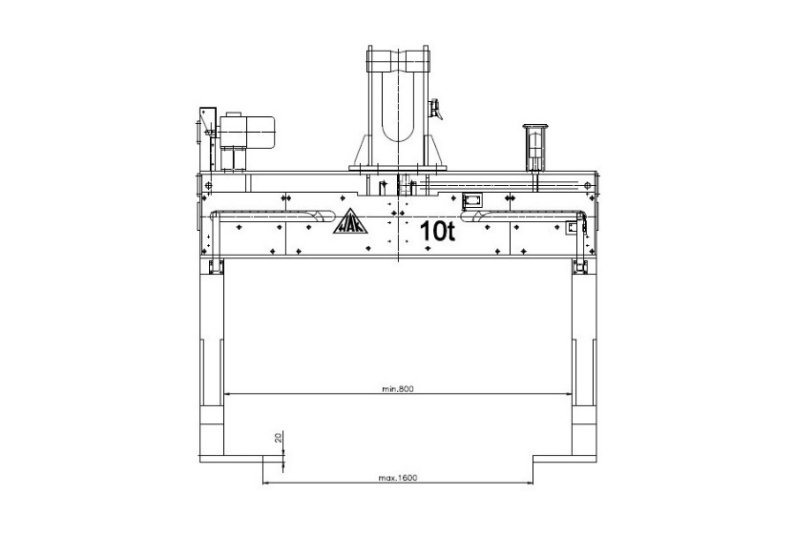

*Podane wartości dotyczą uchwytu przedstawionego na załączonym zdjęciu/rysunku. Parametry mogą być każdorazowo dostosowywane do potrzeb.
Uchwyt do transportu blach z napędem elektrycznym
Uchwyt zaprojektowany do transportu pakietów blach/ładunków przy pomocy dźwignic hakowych. Wyposażony w mechanizm umożliwiający zsuwanie i rozsuwanie szczęk (dostosowując je do szerokość pakietów) oraz ręczną zmianę długości zaczepów szczęk w zależności od długości podnoszonych pakietów. Uchwyt umożliwia transport ładunków w postaci dużych arkuszy zarówno pojedynczo jak i w pakietach.
Zastosowanie:
transport pakietów blach w poziomie o masie do 10t,
transport płaskich ładunków spakietowanych,
umożliwia transport różnych ładunków w postaci dużych arkuszy zarówno pojedynczo jak i w pakietach.
Opis techniczny:
Uchwyt wykonany jako konstrukcja blachownicowa stalowa podwieszany jest do haka jednorożnego dźwignicy (najczęściej suwnicy) przy pomocy sworznia nośnego. Możliwe są także opcje montażu na haku dwurożnym, za pomocą cięgien linowych i kół linowych, itp.). Rozsuw łap napędzany jest silnikiem elektrycznym poprzez łańcuch i wyposażony jest w wyłączniki krańcowe ograniczające ruch łap (szczęk) w skrajnym maksymalnym położeniu. Napęd uchwytu zasilany jest z dźwignicy. Sterowanie napędem łap uchwytu jest zdalne radiowe lub kasetą z przewodem - istnieje możliwość połączenia ze sterowaniem suwnicy (wspólne sterowanie pilotem suwnicy). Można również zintegrować z istniejącą na suwnicy wagą lub wykonać uchwyt z własną wagą i wyświetlaczem.
Podane parametry moga być każdorazowo dostosowane do potrzeb użytkownika.
Urządzenie spełnia wymagania dyrektywy 2006/42/EC i normy EN 13155 (deklaracja zgodności CE).
Zaprojektujemy rozwiązania dopasowane do Twoich potrzeb!
Nasze własne biuro projektowe tworzy i modyfikuje urządzenia tak, aby w 100% odpowiadały Twoim wymaganiom technicznym i operacyjnym. Jeśli w naszej standardowej ofercie nie znajdujesz idealnego produktu, nasi inżynierowie zaprojektują go dla Ciebie od podstaw lub dostosują istniejący model.
Co nas wyróżnia?
własny zespół inżynierów i konstruktorów
pełna personalizacja wymiarów i parametrów
projektowanie zgodne z wymogami bezpieczeństwa i normami
