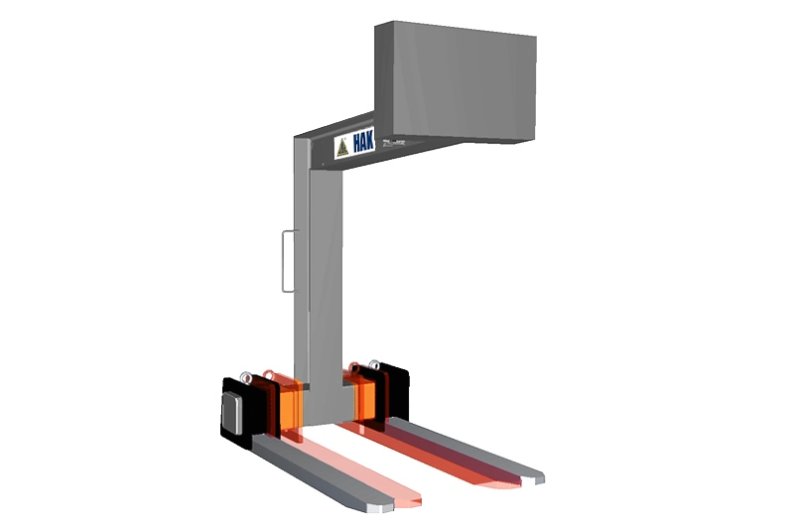

Uchwyt do palet wielkogabarytowych
Urządzenie jest zawiesiem, przeznaczonym do transportu palet wraz z ładunkiem do 12 ton. Wymiary geometryczne urządzenia dostosowywane są do przenoszonego ładunku w taki sposób, że:
- Urządzenie nie obciążone ładunkiem przyjmuje na haku dźwignicy położenie pochylone o ok. 5 stopni ku tyłowi.
- Urządzenie obciążone ładunkiem nominalnym przyjmuje na haku dźwignicy także położenie pochylone o ok. 5 stopni ku tyłowi.
- Urządzenie ma zmienny rozstaw wideł, przeznaczone jest więc do przenoszenia ładunków, w tym palet, różnego typu i wymiarów.
Zastosowanie przeciwwagi i lokalizacja punktu podwieszenia gwarantuje tylne przechylenie i stabilne pozostawanie ładunku na widłach podczas podnoszenia/opuszczania i transportu.
Jego maksymalne obciążenie nie może przekraczać wartości, na jakie został zaprojektowany (12 t). Wymiary ładunku winne być zgodne z zakresem, przyjętym dla projektu uchwytu. Środek ciężkości ładunku winien leżeć w połowie długości wideł oraz w osi symetrii uchwytu.
Uchwyt jest podwieszany do haka dźwignicy, wyposażonego w zapadkę, zapobiegającą wysunięciu się ucha z gardzieli haka dźwignicy. Jego część zaczepowa ma formę ucha z blachy.
Jako normalne warunki otoczenia dla uchwytu przyjmuje się temperaturę +5 °C do +40°C przy względnej wilgotności powietrza do ok. 80%. Urządzenie nie może pracować w atmosferze żrących związków chemicznych oraz w atmosferze wybuchowej pyłów i gazów.
Zastosowanie:
- transport ciężkich elementów umieszczonych na paletach,
- transport ciężkich elementów umieszczonych w skrzyniach, koszach.
Opis techniczny:
- możliwość regulacji rozstawu wideł uchwytu w zależności od rozmiarów ładunku,
- podane parametry mogą być każdorazowo dostosowane do potrzeb użytkownika.
Urządzenie spełnia wymagania dyrektywy 2006/42/EC i normy EN 13155 (deklaracja zgodności CE).
