Uchwyt do pakietów blach

Uchwyt do pakietów blach

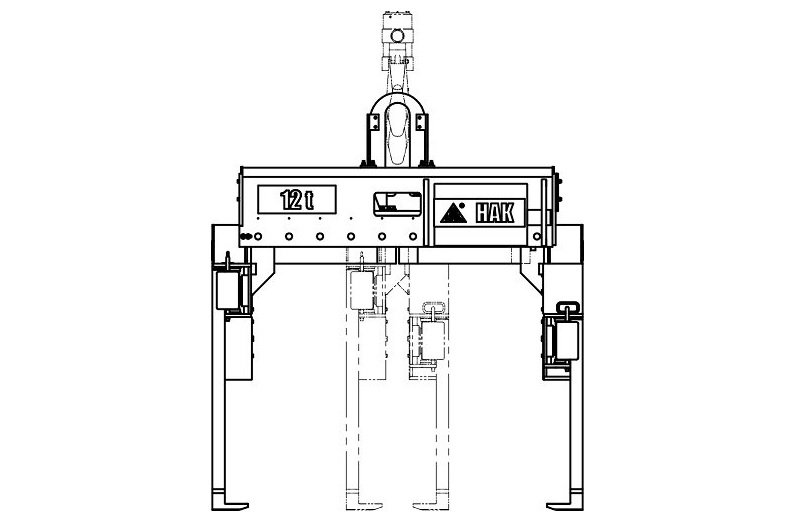

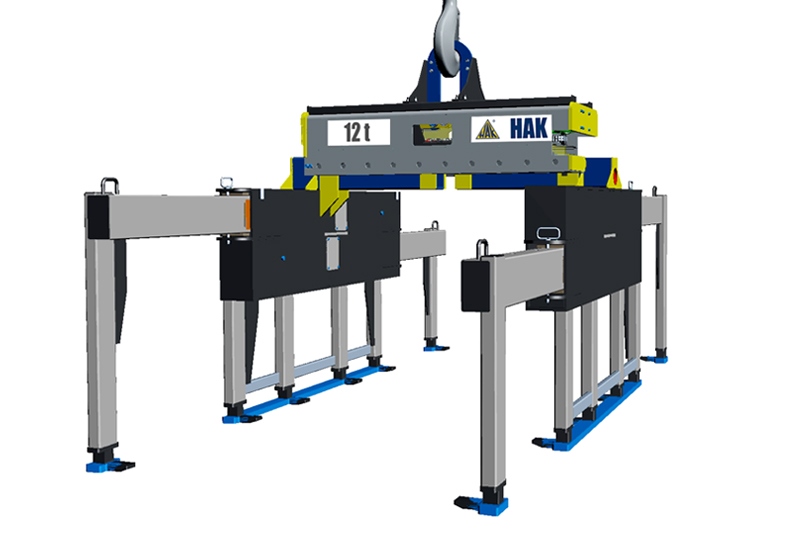

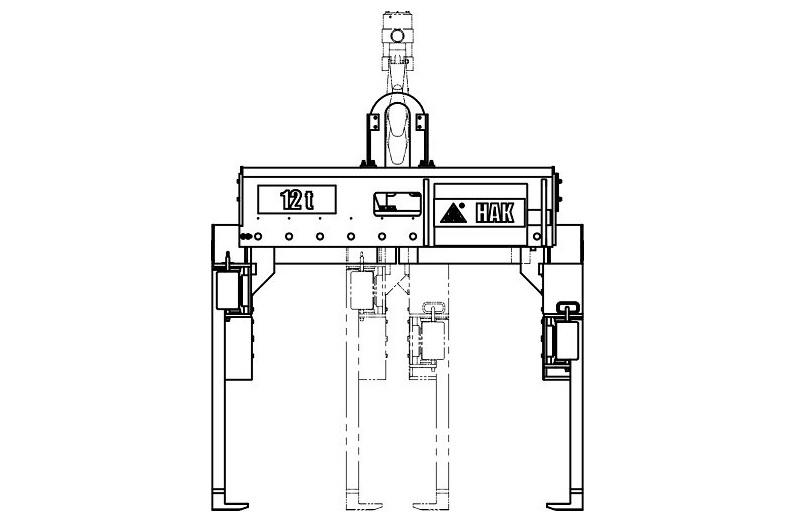

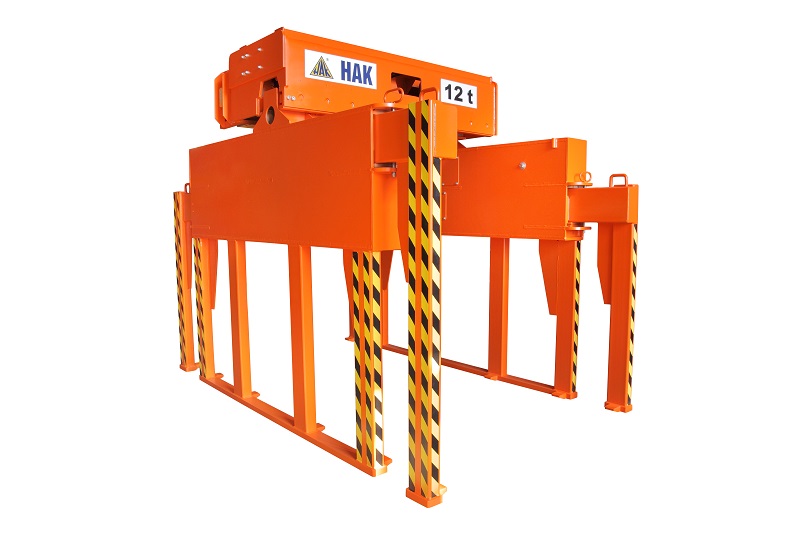

Urządzenie jest chwytakiem przeznaczonym do transportu pakietów arkuszy blach o długości w zakresie 1500-6000 mm, szerokości w przedziale 500-2000 mm i wysokości do 1200 mm. Masa pakietu do 12 t.

Chwytak wyposażony jest w elektryczny napęd zsuwania i rozsuwania szczęk, co umożliwia zarówno podejmowanie pakietów blach, jak i arkuszy o różnej szerokości za pomocą ramion. Podnoszony ładunek spoczywa na pazurach zaczepów którymi zakończone są ramiona  dosuwane elektrycznie do ładunku. Ładunek w postaci pakietu arkuszy blach powinien spoczywać na wszystkich pazurach chwytaka, stąd konieczne jest dostosowanie długości ramion umożliwiające podejmowanie blach o różnej długości. Odbywa się to w trybie ręcznym poprzez zmiany długości ramion za pomocą przekładanych trzpieni blokujących dostosowując je do długości podnoszonych elementów. Do szerokości arkusza urządzenie dopasowuje się automatycznie – podczas sterowania napędem chwytaka wyłączniki krańcowe ograniczają ruch ramion w skrajnych położeniach powodują zatrzymanie ich ruchu nawet w przypadku braku ładunku. Czujniki wykrywające ładunek sygnalizują prawidłowe uchwycenie arkusza przez urządzenie.

Chwytak jest podwieszany do haka jednorożnego dźwignicy za ucho nośne – blachę z otworem przykręconą do korpusu. Sterowanie uchwytem odbywa się za pomocą dedykowanego (niezależnego od dźwignicy) systemu sterowania radiowego.

Zastosowanie:

• transport blach i ich pakietów,
• transport ładunków prostopadłościennych.

Opis techniczny:

• uchwyt wyposażony w ramiona stałe i ramiona przesuwane (wewnętrzne),
• szerokość rozstawu ramion/szczęk w zakresie 500 - 2 390 mm regulowana elektrycznie,
• zakres wydłużania  ramion: 920 - 5 060 mm regulowana ręcznie,
• możliwość przenoszenia pakietów blachy o szerokości: 500 - 2 000 mm,
• sterowanie radiowe,
• uchwyt dostosowany do współpracy z obrotowym hakiem dźwignicy,
• parametry mogą być każdorazowo dostosowane do potrzeb użytkownika.

Dodatkowe opcje i wyposażenie:

• możliwość wykonania wersji dostosowanej do specyfiki ładunku,
• stojak do odkładania uchwytu,
• podest serwisowy (stały lub ruchomy),
• opcjonalne wykonanie z wagą i wyświetlaczem,
• systemy mocowania do różnych typów zawiesi i haków.

Jako normalne warunki otoczenia dla chwytaka przyjmuje się temperaturę od +5°C do +40°C, przy względnej wilgotności powietrza ok. 80%. Urządzenie nie może pracować w atmosferze żrących związków chemicznych oraz w atmosferze wybuchowej pyłów i gazów.

Urządzenie spełnia wymagania dyrektywy 2006/42/EC i normy EN 13155 (deklaracja zgodności CE).
