Parametr
|
*Prezentowany wariant
|
Opcjonalne konfiguracje
|
| Udźwig |
13 000 kg |
zgodnie z wymaganiami zamawiającego |
| Wymiary gabarytowe |
3396 x 800 x 8466/6000 mm |
zgodnie z wymaganiami zamawiającego |
| Masa własna |
9 600 kg |
zgodnie z wymaganiami zamawiającego |
| Przeznaczenie |
transport wielkogabarytowych kręgów |
- |
| Nr katalogowy |
GL171638 |
- |

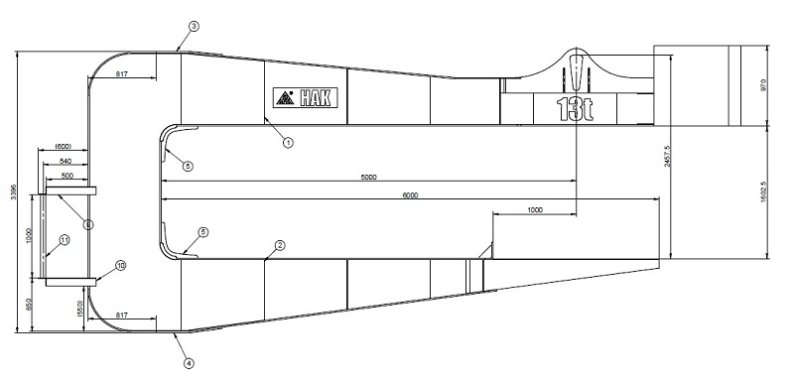

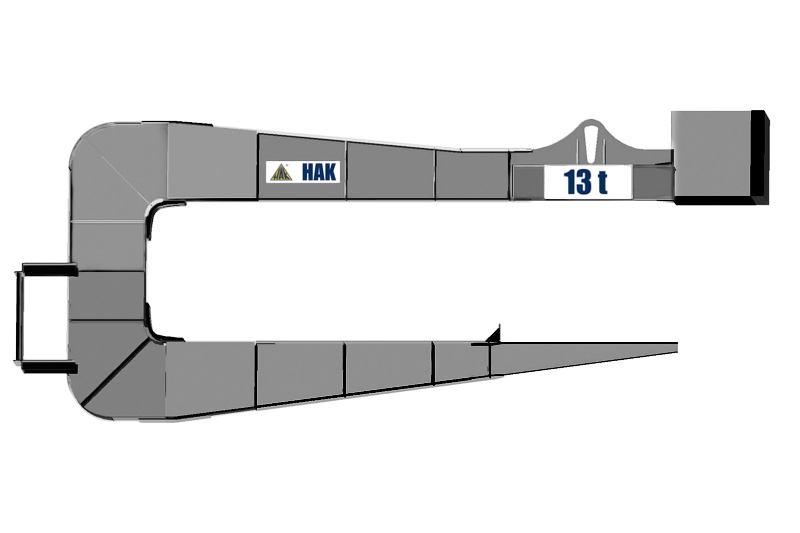

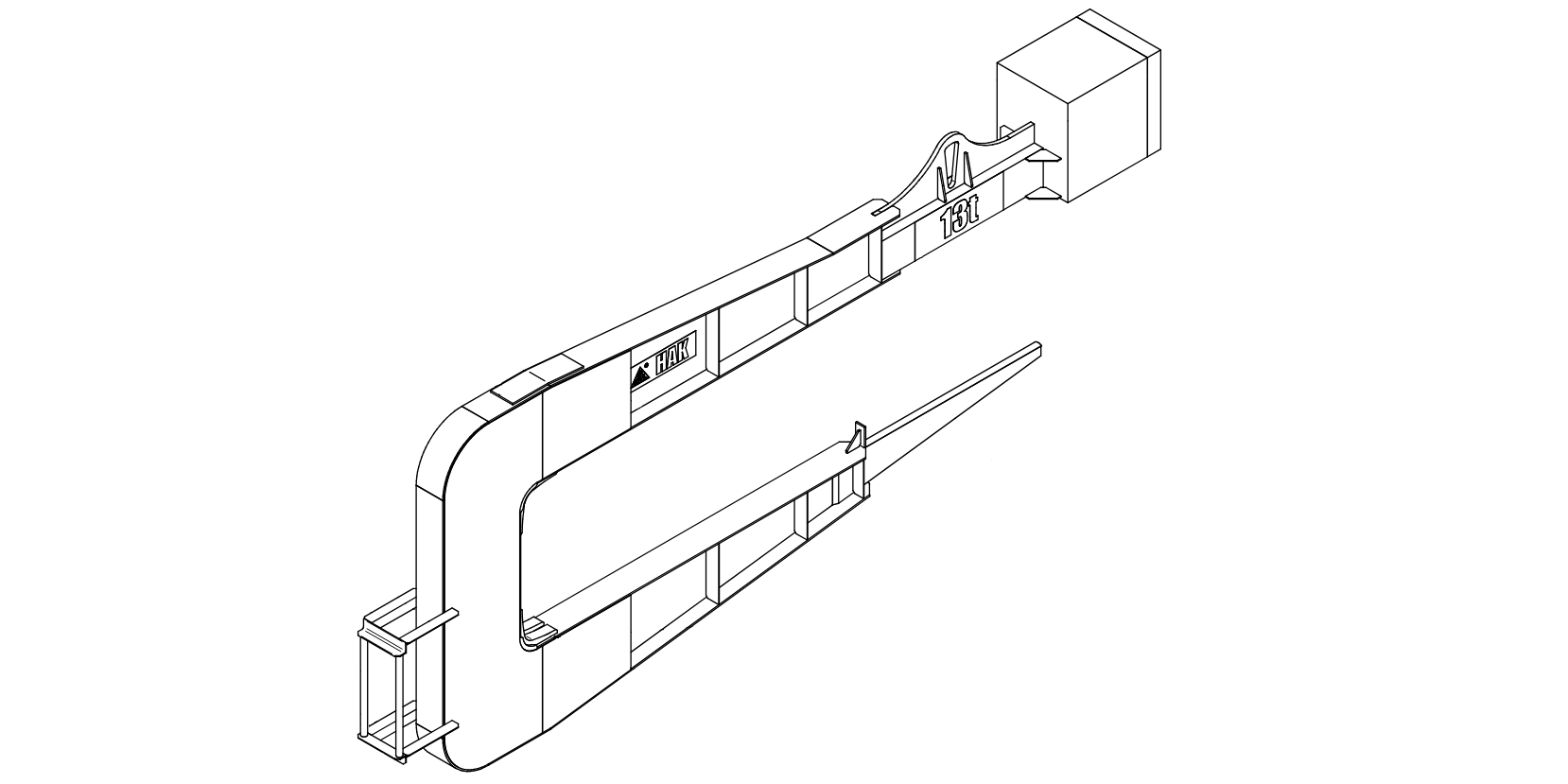

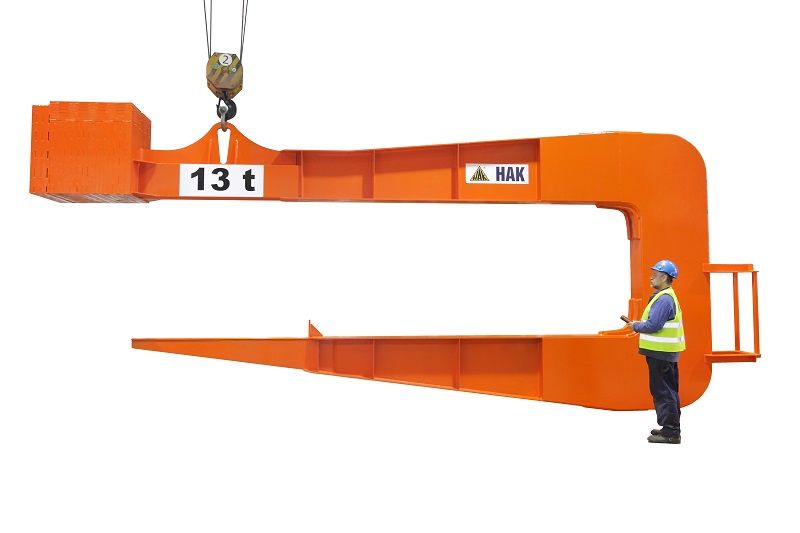

*Podane wartości dotyczą uchwytu przedstawionego na załączonym zdjęciu/rysunku. Parametry mogą być każdorazowo dostosowywane do potrzeb.
Uchwyt specjalny do transportu kręgów
Uchwyt jest zawiesiem jednorożnym typu C, przeznaczonym do transportu rur, zwojów blach i innych elementów typu tuleja. Wymiary geometryczne uchwytu dostosowywane są do przenoszonego ładunku. Uchwyt podczas transportu:
- nie obciążony ładunkiem przyjmuje na haku dźwignicy położenie pochylone o ok. 5 stopni ku tyłowi.
- obciążony ładunkiem nominalnym przyjmuje na haku dźwignicy położenie poziome.
Gwarantuje to stabilne pozostawanie ładunku w gardzieli uchwytu podczas podnoszenia/opuszczania i transportu.
Powyższa właściwość możliwa jest do uzyskania dzięki wyposażeniu urządzenia w:
- przeciwwagę w formie bloku stalowego na górnym ramieniu uchwytu,
- sprężynowy mechanizm wyważający uchwyt w stanie nieobciążonym i obciążonym.
Dodatkowo uchwyt może być wyposażony w:
- ruchomy zderzak przesuwny, pozycjonujący ładunek w gardzieli uchwytu, gdy przewidziany on jest do podnoszenia ładunków o różnych długościach,
- metalowe lub tworzywowe nakładki na krawędziach stykowych ładunku z uchwytem dla ochrony ładunku przed ostrymi krawędziami lub materiałem uchwytu,
- stojak do składowania uchwytu w pozycji pionowej.
Maksymalne obciążenie uchwytu nie może przekraczać wartości, na jakie został zaprojektowany (instrukcja, tabliczka znamionowa). Wymiary ładunku winne być zgodne z zakresem, wynikającym z projektu. Uchwyt podwieszany jest do haka dźwignicy, wyposażonego w zapadkę, zapobiegającą wysunięciu się ucha z gardzieli haka dźwignicy. Jego część zaczepowa może przyjąć formę:
- wycięcia na hak dźwignicy w korpusie,
- ogniwa równoległego, zabudowanego w jego korpusie,
- uchylnego sworznia, zamocowanego obrotowo w korpusie,
- zawiesia łańcuchowego dwu cięgnowego, przy pomocy którego podwiesza się uchwyt do haka dźwignicy.
Zastosowanie:
- transport, załadunek i rozładunek kręgów stalowych w pojazdach z "zamkniętym" dachem,
- transport obręczy, gorsetów, tulei,
- transport szpul i kręgów: drutu, rur, przewodów, kabli, folii itp.
Opis techniczny:
- wilekogabarytowa wersja standardowgo uchwytu dl transportu kręgów,
- oś przenoszonego kręgu: pozioma,
- podane parametry mogą być każdorazowo dostosowane do potrzeb użytkownika.
