Uchwyt do transportu kręgów wielomasowych

Uchwyt zapewnia bezpieczny transport dużych kręgów blach w halach fabrycznych podczas procesów produkcyjnych (np. tłocznie), w halach i placach magazynowych. Regulowany rozstaw elementów chwytnych pozwala na dostosowanie rozstawu do transportowanych kręgów tak, aby maksymalnie ustabilizować ładunek. Za jego pomocą można transportować ładunki o masie wynoszącej ponad 30 ton.

Zadzwoń

Znajdź oddział

Drukuj

Zapytaj o produkt

Parametr	*Prezentowany wariant	Opcjonalne konfiguracje
Udźwig	do 36 000 kg	zgodnie z wymaganiami zamawiającego
Wymiary gabarytowe	3 100 x 2 700 mm	zgodnie z wymaganiami zamawiającego
Masa własna	ca 800 kg	zgodnie z wymaganiami zamawiającego
Zakres temperatury	od –20°C do +80°C	-
Grupa natężenia pracy	dobierana indywidualnie zgodnie z cyklem pracy	-
Przeznaczenie	transport ładunków w zwojach, szpulach	-
Nr katalogowy	SL072239	-

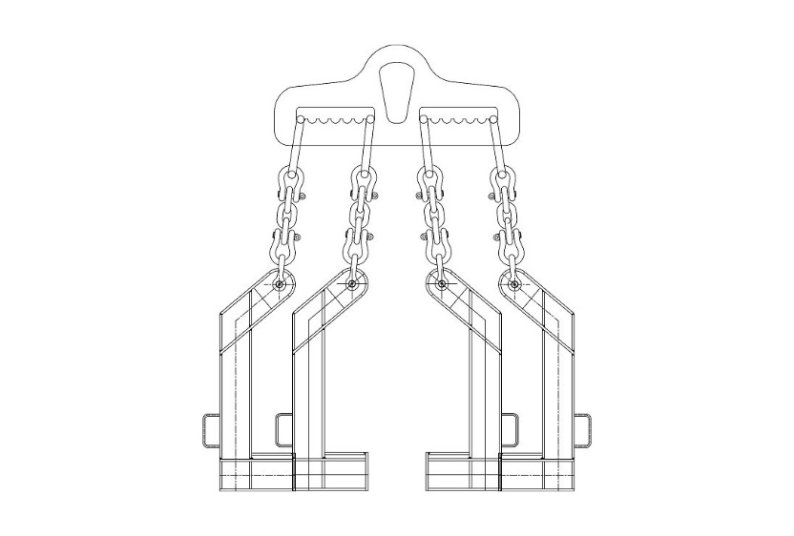

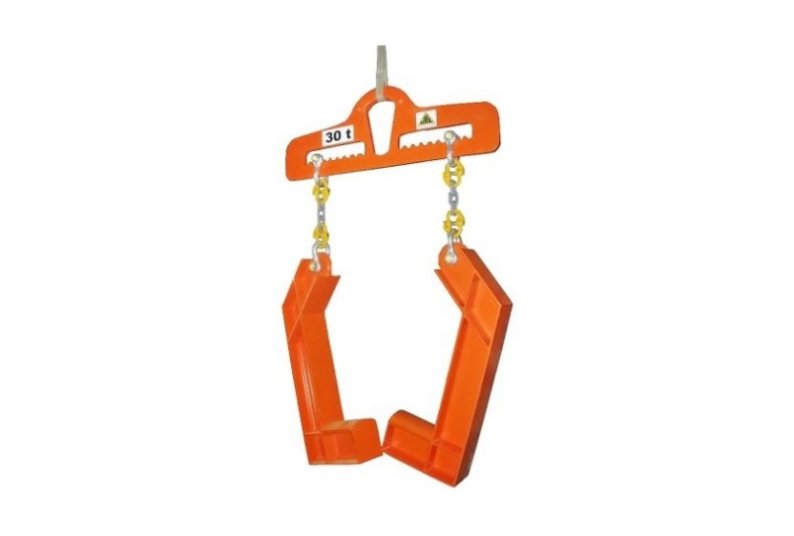

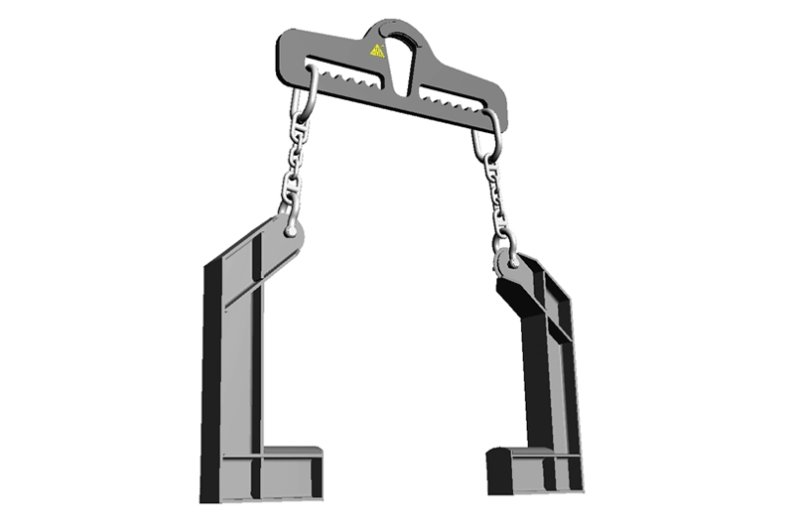

*Podane wartości dotyczą uchwytu przedstawionego na załączonym zdjęciu/rysunku. Parametry mogą być każdorazowo dostosowywane do potrzeb.

Uchwyt do transportu kręgów blachy

Uchwyty przedstawione na zdjęciach/rysunkach przeznaczone są do transportu kręgów blach o szerokości od 1000 do 2000 mm, średnicy zewnętrznej do 3000 mm i masie do 36 t. Różnica średnic zewnętrznej i wewnętrznej kręgu max. 1600 mm (grubość pakietu/zwoju blach w kręgu - po promieniu max. 800 mm).

Uchwyty składają się z dwóch zaczepów (ramion) zawieszonych na zawiesiach łańcuchowych jednocięgnowych. Zaczepy wykonane są z profili stalowych gorącowalcowanych, łączonych przez spawanie. Zaczepy uchwytu, umieszczone są w rozstawie zmiennym co 166 mm w granicach od 1000 do 2000 mm. Zawiesia łańcuchowe zaczepów wyposażone są w przekładalne ogniwo. Podwieszanie uchwytu do urządzenia podnoszącego/dźwignicy do haka obrotowego umieszczanego w wycięciu w trawersie uchwytu.

Zastosowanie:

Uchwyt elektromechaniczny transportujący w pozycji pionowej, podparte dwupunktowo na bocznych krawędziach:

obręczy, gorsetów, tulei,
szpul, kręgów: drutu, rur, przewodów, kabli.

Opis techniczny:

oś przenoszonych kręgów: pozioma,
parametry mogą być każdorazowo dostosowane do potrzeb użytkownika.

Dodatkowe opcje i wyposażenie:

stojak odkładczy przeznaczony do bezpiecznego składowania uchwytu,
możliwość wykonania podwieszenia za pomocą strzemion na hak dwurożny lub jednorożny,
możliwość zaprojektowania i wykonania uchwytu według indywidualnych wymagań klienta.

Wykonanie zgodne z dyrektywą 2006/42/EC; posiada deklarację zgodności CE; spełnia wymagania normy EN 13155.
