System GANTRAIL

System GANTRAIL - charakterystyka

Przedsiębiorstwo HAK SP. z o.o. od ponad 20 lat jest wyłącznym polskim dystrybutorem elementów elastycznego mocowania szyn GANTRAIL. Specjalizujemy się w doborze elementów, projektowaniu torowisk dźwignicowych oraz ich kompleksowym wykonawstwie. Służymy wsparciem technicznym na kazdym etapie realizacji.

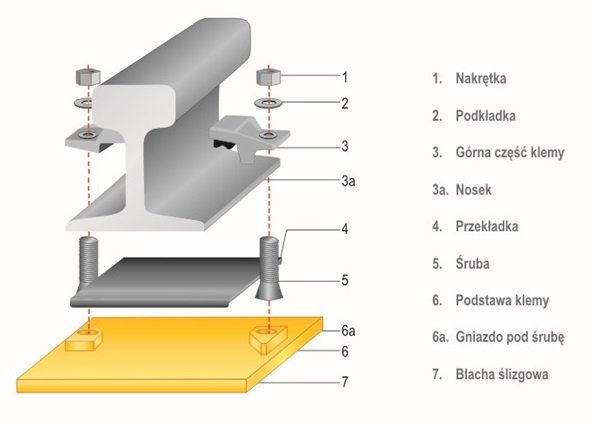

System elastycznego mocowania szyn GANTRAIL składa się z dwóch podstawowych elementów – klem szynowych (zacisków) oraz podkładek elastycznych. Klemy wyposażono w gwarantujący bezpieczeństwo mechanizm samozaciskowy oraz elastomerowe elementy, zapewniające kontrolowany docisk szyny dla powstrzymania jej nadmiernej migracji.

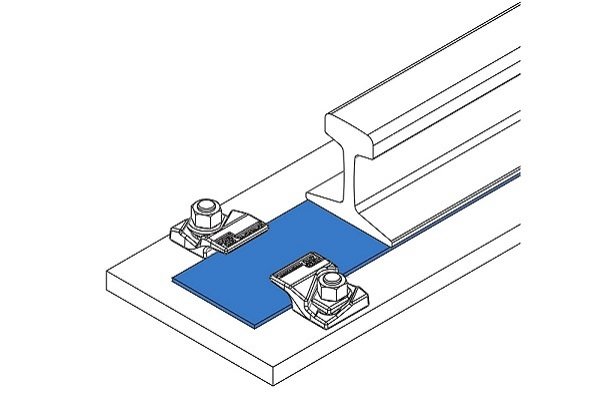

Torowiska z wykorzystaniem elementów GANTRAIL mogą być wykonywane w trybie elastycznym (z podkładkami elastycznymi pod szyną) lub półelastycznym (bez podkładek elastycznych pod szyną).

Klemy spawane, klemy przykręcane, podkładki elastyczne

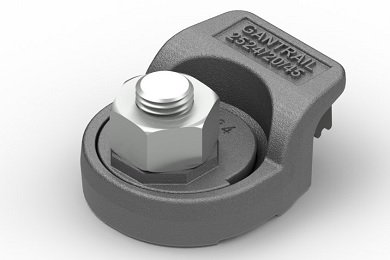

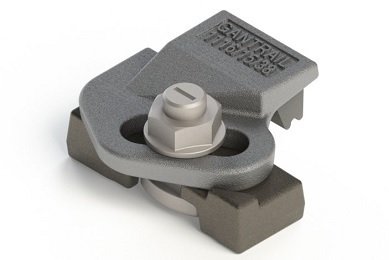

Klemy występują w dwóch wersjach – klemy spawane oraz klemy przykręcane, co pozwala na wybór instalacji adekwatnej do istniejącego zapotrzebowania. Wybór pomiędzy zaciskami przykręcanymi oraz spawanymi jest zazwyczaj często oparty na praktyce i preferencjach branżowych. Przykręcane klipsy są ekonomiczne i wygodne, ale przeznaczone są do urządzeń o znacznie niższej nośności. W przemyśle ciężkim, takim jak produkcja stali i aluminium, zwykle stosuje się więc klemy spawane, podczas gdy lżejsze zastosowania, takie jak budynki przemysłowe i magazyny wysokiego składowania, zwykle używają klem mocowanych śrubami. Podkładki elastyczne, lokalizowane pod szyną, również występują w kilku wersjach, dostosowanych do sposobu zamocowania szyny.

Elastyczny system mocowania szyn - zalety

System Gantrail daje możliwość płynnej regulacji, pozwalając na precyzyjne pozycjonowanie szyn. Zestawienie klem szynowych oraz podkładek elastycznych zostało zaprojektowane tak, by przenosić bardzo duże siły, generowane przez poruszające się dźwignice z pełnym obciążeniem. System jest dostosowany do każdego typu klemy.

System Gantrail daje możliwość płynnej regulacji, pozwalając na precyzyjne pozycjonowanie szyn. Zestawienie klem szynowych oraz podkładek elastycznych zostało zaprojektowane tak, by przenosić bardzo duże siły, generowane przez poruszające się dźwignice z pełnym obciążeniem.

System GANTRAIL - elastyczne mocowania szyn podsuwnicowych

System GANTRAIL zapewnia stabilność prowadzenia, wysoką wytrzymałość oraz możliwość dokładnego ustawienia szyn torowisk dźwignicowych. Rozwiązanie opiera się na elementach mocujących, które łączą bezpieczeństwo pracy z możliwością kontroli zachowania i regulacji całego układu podczas intensywnej eksploatacji. Klemy szynowe z mechanizmem samozaciskowym utrzymują tor w zadanej pozycji, a docisk realizowany przez elastomer ogranicza niepożądane przesunięcia i poprawia pewność pracy. Uzupełnieniem systemu są podkładki elastyczne, które wspierają współpracę szyny z podłożem, tłumią drgania i zmniejszają lokalne naprężenia. Tak zaprojektowane mocowanie szyn podsuwnicowych ułatwia zachowanie geometrii toru przez długi czas i ogranicza ryzyko migracji szyny w warunkach dużych obciążeń.

Kluczowe cechy systemu GANTRAIL - trwałość i precyzja

Największą zaletą systemu GANTRAIL jest połączenie trwałości elementów z dokładnością pozycjonowania, której wymaga nowoczesne torowisko dźwignicowe. Konstrukcja zacisków umożliwia bezstopniową regulację położenia szyny, co ułatwia montaż i późniejsze korekty bez konieczności ingerencji w całą konstrukcję torowiska i jego podtorza. System zapewnia także wysoką odporność na drgania, ograniczając wpływ udarów na elementy wsporcze i poprawiając komfort pracy dźwignic i konstrukcji nośnej. W praktyce oznacza to mniejsze zużycie podzespołów oraz większą odporność na obciążenia zmęczeniowe pojawiające się podczas cyklicznej pracy dźwignic. Rozwiązanie doceniają inwestorzy, projektanci i wykonawcy, dla których liczy się precyzyjne ułożenie szyn oraz długotrwała stabilność torowiska i podtorza.

Zastosowania systemu GANTRAIL - gdzie sprawdzi się najlepiej

System GANTRAIL można stosować w obiektach, w których torowiska dźwignicowe pracują zarówno pod dużym jak i pod średnim obciążeniem oraz dużej częstotliwości i dynamice poruszania się dźwignic. W zależności od założeń projektowych stosuje się elastyczny sposób mocowania szyn z podkładkami albo wariant półelastyczny, bez dodatkowej warstwy sprężystej pod szyną. W miejscach, gdzie dominuje przemysł ciężki, rekomendowane są klemy spawane, natomiast w instalacjach o niższej nośności częściej wybiera się klemy przykręcane. Właściwy dobór ułatwia dopasowanie konstrukcji do warunków eksploatacyjnych i pozwala zachować odpowiednią funkcjonalność toru oraz trwałość podtorza.

Rozwiązanie sprawdza się tam, gdzie potrzebne jest stabilne mocowanie, a jednocześnie istotna pozostaje możliwość późniejszej regulacji położenia szyn. System może być stosowany w halach produkcyjnych, magazynach, obiektach hutniczych i innych zakładach, w których ruch dźwignic odbywa się regularnie oraz pod dużym obciążeniem. Dobór odpowiednich klem i podkładek zależy od charakteru pracy, rodzaju konstrukcji wsporczej i oczekiwanego poziomu tłumienia drgań. Właściwie zaprojektowany układ podnosi niezawodność całego toru, a także ogranicza koszty związane z częstymi korektami i przyspieszonym zużyciem elementów.

W praktyce system GANTRAIL wspiera bezpieczną oraz ekonomiczną eksploatację poprzez precyzję i elastyczność ułożenia szyny. Ma to bezpośredni wpływ na pracę i trwałość zarówno urządzeń transportu bliskiego (np. suwnic, żurawi) poruszających się po szynach jak i ich konstrukcji podtorza. Jego zadaniem jest utrzymanie parametrów toru mimo obciążeń dynamicznych, zmian temperatury i długotrwałej pracy w wymagającym środowisku przemysłowym. Z tego względu dobrze dobrany zestaw elementów stanowi rozwiązanie chętnie wybierane do nowych inwestycji oraz modernizacji istniejących instalacji.
