Podkładka elastyczna Mark 8

Podkładka elastyczna Mark 8

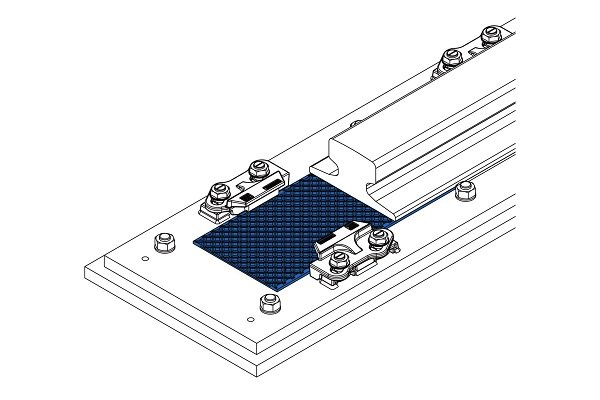

Podkładka elastyczna wzmocniona do ciągłego wsparcia szyny.

Zastosowanie podkładki Gantrail Mark 5 pomiędzy szyną a jej podporą znacznie poprawia żywotność i osiągi torów dźwignicowych. Dźwignice powodują bardzo silny nacisk na konstrukcje, po których się poruszają – podkładka znacznie zmniejsza naprężenia pomiędzy szyną i konstrukcją wsporczą. Podkładka Gantrail jest jednym z trzech kluczowych składników uzyskania trwałego torowiska. Są nimi: elastyczna podkładka, mocne klemy regulowane, szyna spawana w sposób ciągły.

Opis techniczny:

• NOWA podkładka Gantrail MK8 ma całkowicie przeprojektowany profil, w tym przeorientowany wzór żłobków na górnej powierzchni;
• karbowana górna powierzchnia daje dwustopniową charakterystykę sztywności - podczas ładowania puste przestrzenie w górnej części pozwalają klipsom Gantrail wstępnie skompresować podkładkę , a wraz ze wzrostem obciążenia koła, puste przestrzenie zmniejszają się, a klocek staje się sztywniejszy - gwarantuje to, że szyna nie jest nadmiernie obciążona;
• rowki wychodzą teraz z boków podkładki tak, że w miarę zmniejszania się pustych przestrzeni podczas ładowania, wszelki płyn jest wypłukiwany, niosąc ze sobą zanieczyszczenia i inne zanieczyszczenia;
• dzięki zorientowaniu rowków pod kątem 45 stopni znacznie poprawiono odporność na rozerwanie boczne wywołane siłami obrotowymi szyny w porównaniu z poprzednią konstrukcją rowków wzdłużnych. Dodatkową zaletą jest poprawa pola przekroju gumy wzdłuż krawędzi wzmocnienia stalowego, co poprawia odporność na zerwanie;
• podkładka jest wzmocniona taśmą ze stali o wysokiej wytrzymałości, aby zapewnić dużą sztywność boczną i zapobiec przemieszczaniu się spod szyny.

PODKŁADKA ELASTYCZNA MARK 8 KARTA KATALOGOWA (do pobrania)
