Podkładka elastyczna Mark 2

Podkładka elastyczna Mark 2

Członowa podkładka elastyczna do nieciągłego wsparcia szyny.

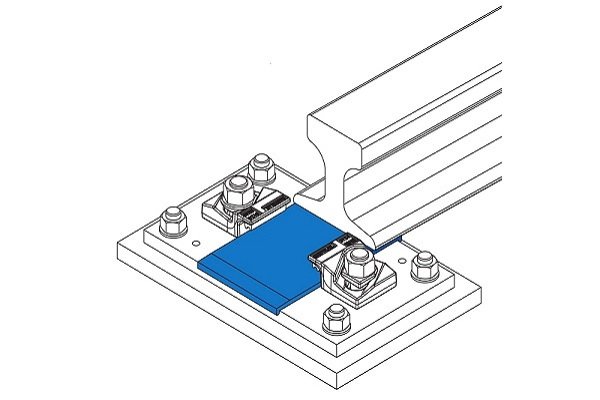

Podkładki pod szyny podsuwnicowe Gantrail Mark 2 są przeznaczone do instalacji, w których szyny są montowane na pojedynczych płytach. Przednie i tylne wypustki przylegają do stopy, aby zapobiec przesuwaniu się podkładki. Podkładka jest przycięta do 5 mm mniej niż szerokość dolnego kołnierza szyny. Klocki są produkowane w kilku rozmiarach, dzięki czemu całkowita powierzchnia jest dobrana tak, aby odpowiadała oczekiwanemu obciążeniu koła.

Opis techniczny:

• podkładka Mark 2posiada wiele sprawdzonych funkcji. w połączeniu z regulowanymi zaciskami Gantrail znacznie zmniejszy naprężenia w szynie oraz elementach podszynowych;
• pozwala szynie na drobne ruchy, co pozwala jej lepiej dostosować się do kół dźwignicy;
• zapewnia równomierne rozłożenie obciążeń na konstrukcję nośną;
• eliminuje koncentrację obciążeń i wynikające z niej naprężenia zmęczeniowe w mocowaniu szynowym;
• chroni mechanizm dźwignicy oraz zwiększa żywotność kół, łożysk i osi;
• zmniejsza zużycie szyny i powierzchni nośnej poprzez wyeliminowanie korozji ciernej.

PODKŁADKA ELASTYCZNA MARK 2 KARTA KATALOGOWA (do pobrania)
