Obrotniki cięgnowe to specjalistyczne urządzenia przemysłowe, umożliwiające kontrolowany obrót i pozycjonowanie ładunków o różnych gabarytach i kształtach. Dzięki swojej wszechstronności, znajdują zastosowanie wszędzie tam, gdzie konieczne jest precyzyjne manewrowanie ciężkimi detalami – zarówno w procesach produkcyjnych, jak i montażowych. W zależności od potrzeb, wykorzystywane są obrotniki pasowe, łańcuchowe oraz łańcuchowo-pasowe, co pozwala na dopasowanie rozwiązania do konkretnego typu ładunku i warunków pracy. Ich niezawodność, bezpieczeństwo i możliwość integracji z innymi urządzeniami czynią je nieodzownym elementem infrastruktury wielu zakładów przemysłowych.
Zastosowanie:
manipulacja elementami o dużych gabarytach lub nieregularnym kształcie,
precyzyjne pozycjonowanie detali bez uszkadzania ich powierzchni,
integracja z urządzeniami podnoszącymi w celu zwiększenia zakresu ruchu.
Obrotniki cięgnowe zostały stworzone z myślą o podnoszeniu efektywności i bezpieczeństwa podczas prac związanych z manipulacją dużymi lub nieregularnymi ładunkami. Tradycyjne rozwiązania dźwignicowe nie zawsze umożliwiają obrót detalu wokół własnej osi – szczególnie wtedy, gdy jego masa, długość lub brak punktów zaczepowych uniemożliwiają zastosowanie standardowego zawiesia czy chwytaka.
W takich przypadkach niezastąpione okazują się obrotniki cięgnowe – w zależności od modelu, pracujące na bazie pasów poliestrowych, łańcuchów stalowych lub kombinacji obu tych elementów. Dzięki konstrukcji umożliwiającej symetryczne i płynne owijanie ładunku, obrotniki te zapewniają równomierny rozkład sił oraz minimalizują ryzyko uszkodzenia powierzchni transportowanego elementu. Mogą być stosowane zarówno w pracy stacjonarnej, jak i jako osprzęt do suwnic, żurawi czy ramion manipulatorów.
Ich uniwersalność sprawia, że są wykorzystywane m.in. w zakładach produkujących zbiorniki, konstrukcje stalowe, elementy betonowe, a także w branży energetycznej, chemicznej i kolejowej – wszędzie tam, gdzie konieczna jest rotacja ciężkiego ładunku w osi poziomej lub pionowej.
Przykłady obrotników cięgnowych
W naszej ofercie znajdują się trzy główne typy obrotników cięgnowych:

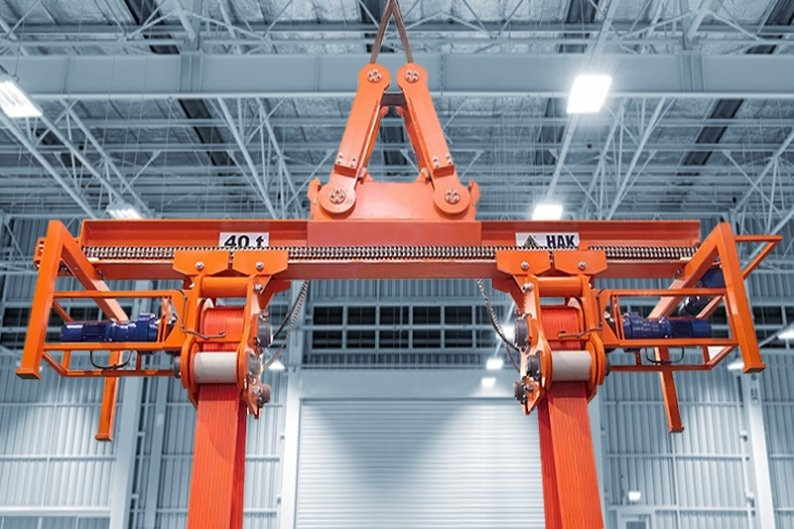

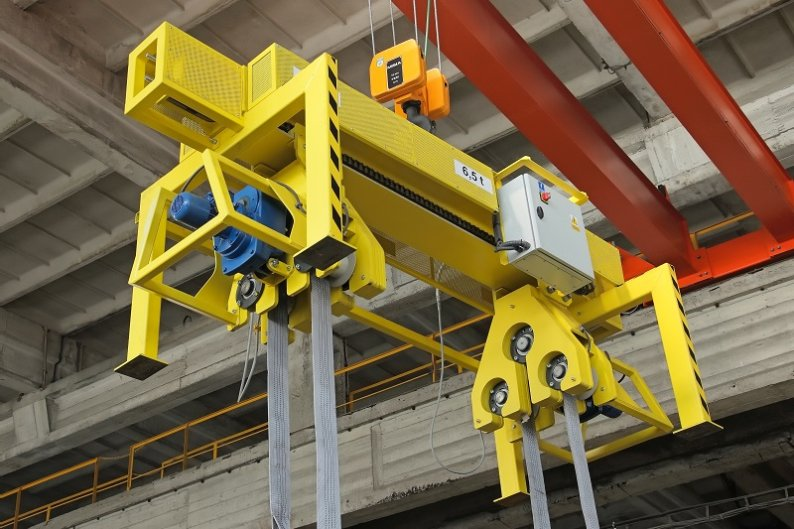

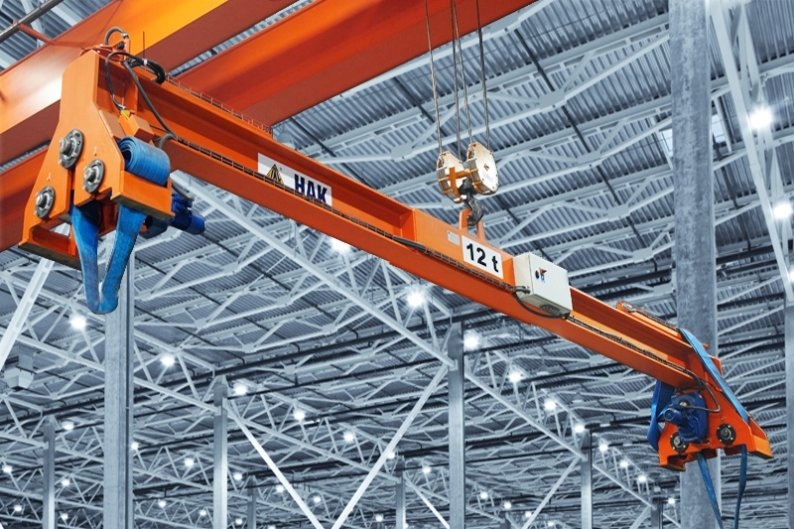

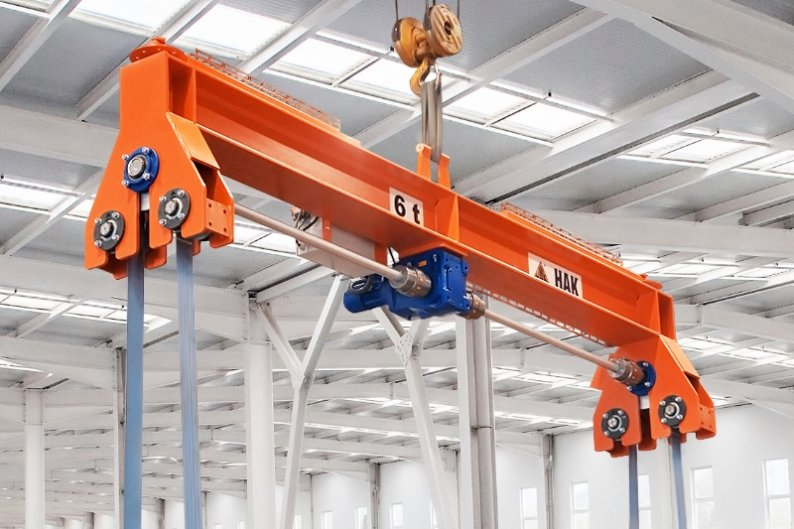

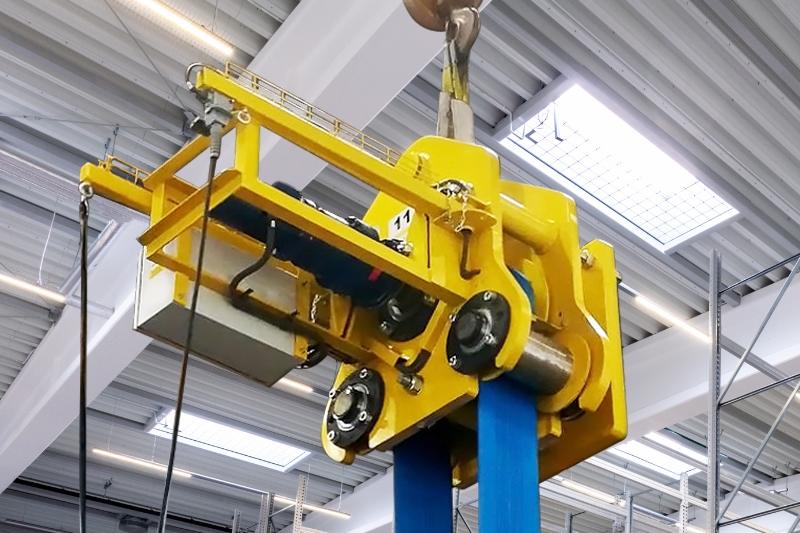

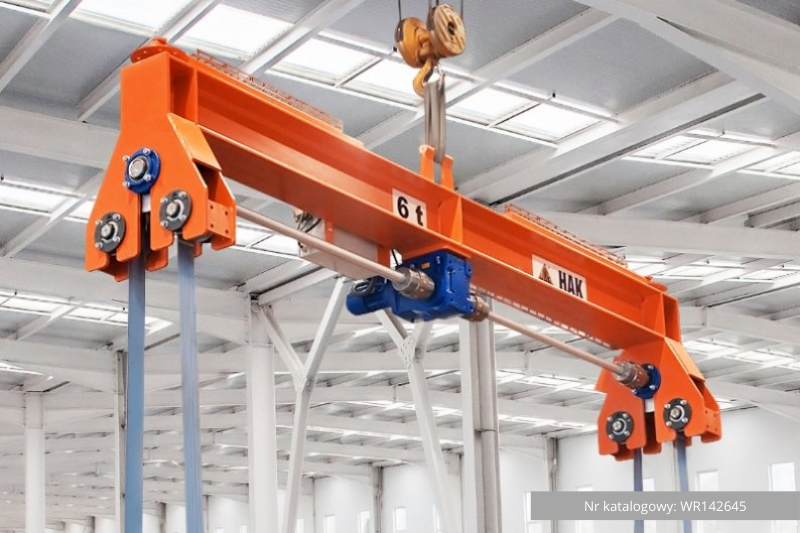

obrotniki pasowe, wyposażone w wytrzymałe pasy poliestrowe, przeznaczone do ładunków o delikatnych powierzchniach. Doskonale sprawdzają się przy obsłudze konstrukcji malowanych proszkowo, rur i zbiorników ze stali nierdzewnej, a także elementów aluminiowych,

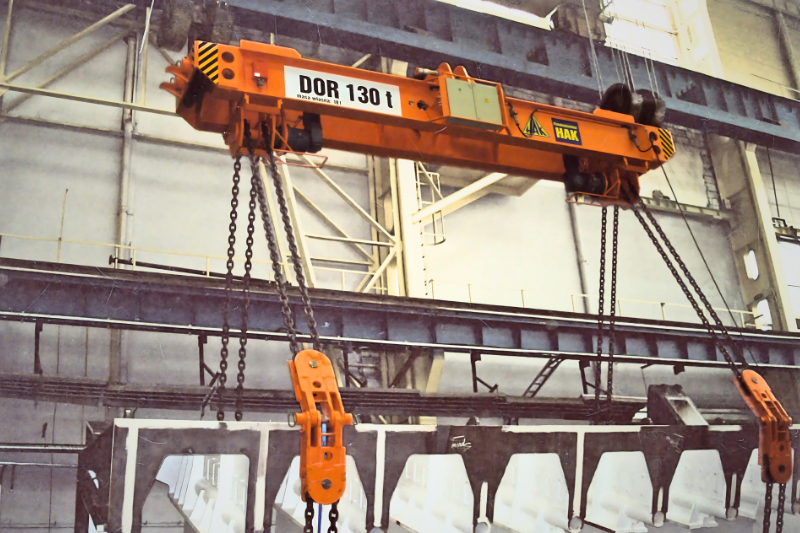

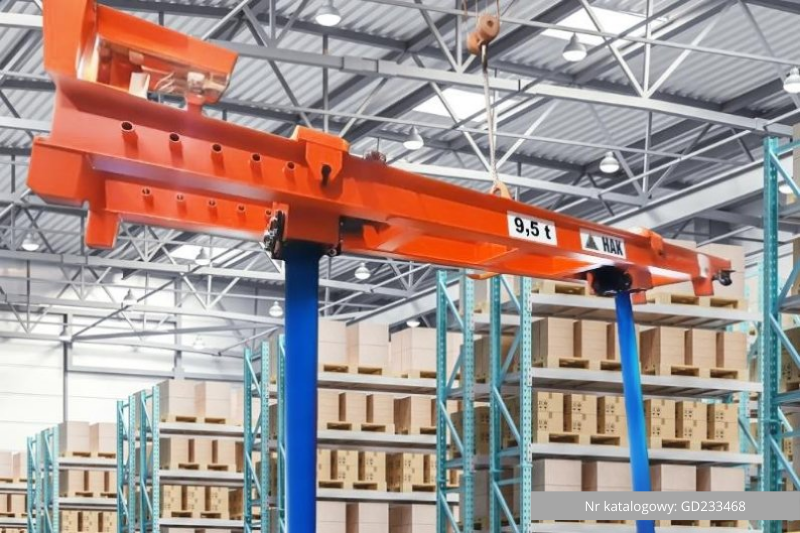

obrotniki łańcuchowe, które dzięki zastosowaniu stalowych cięgien zapewniają wysoką odporność mechaniczną i są przeznaczone do bardzo ciężkich lub chropowatych detali. Często używane są w przemyśle ciężkim, np. przy obsłudze form odlewniczych, części maszyn czy dużych prefabrykatów betonowych,

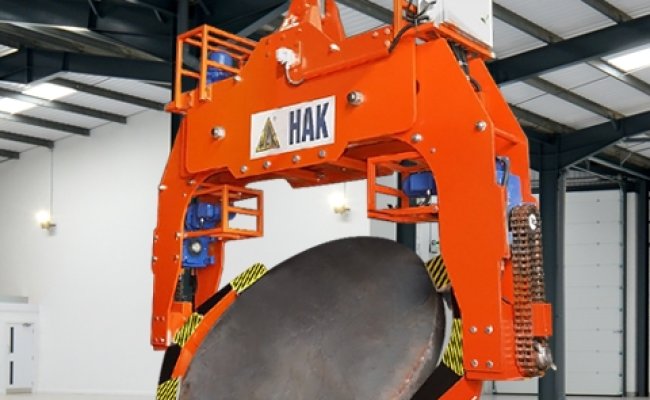

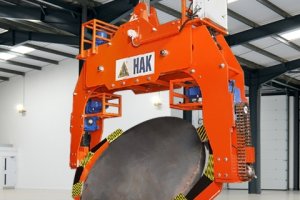

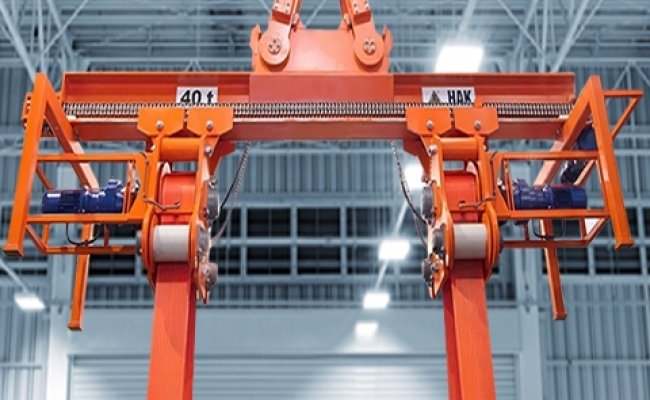

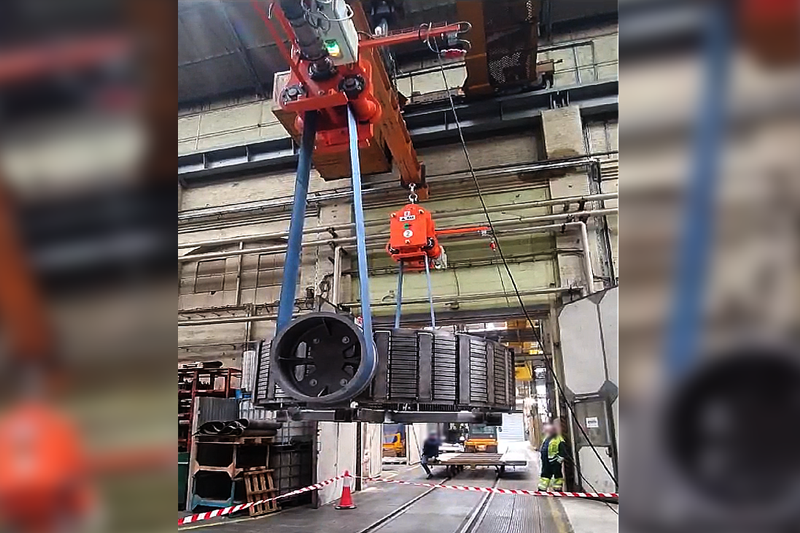

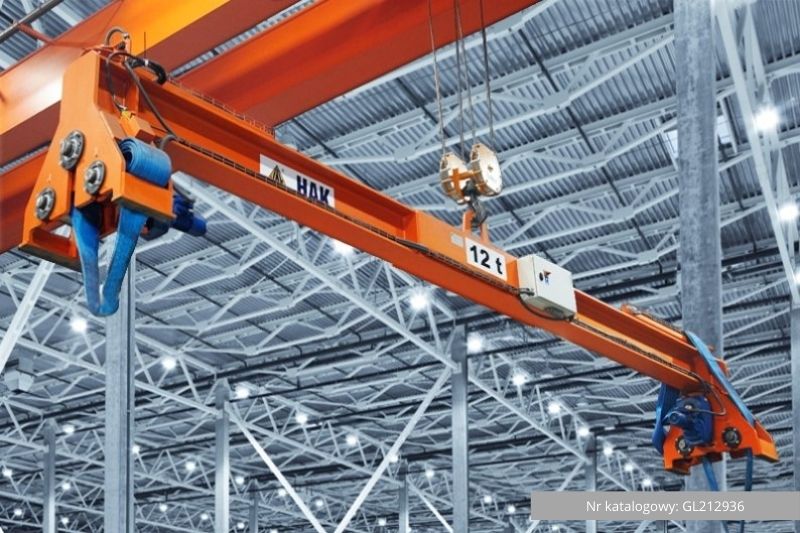

obrotniki łańcuchowo-pasowe, łączące zalety obu powyższych rozwiązań. Umożliwiają bezpieczny obrót elementów o nieregularnych kształtach, zapewniając jednocześnie precyzję i ochronę powierzchni. Często stosowane są w branży kolejowej, m.in. przy manipulowaniu pudłami wagonów lub ramami konstrukcyjnymi.
Wszystkie modele mogą być dostosowane do indywidualnych potrzeb klienta – zarówno pod względem udźwigu, jak i rozmiaru, systemu napędowego czy sposobu sterowania.

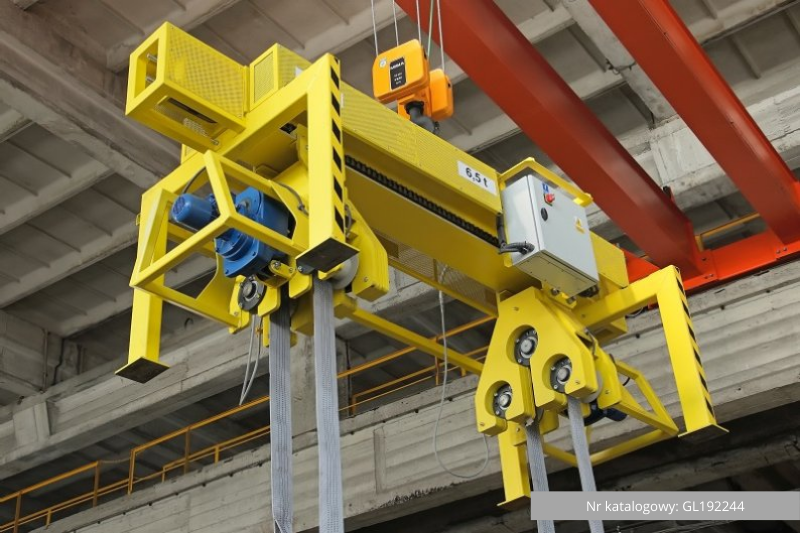

Obrotniki cięgnowe HAK służą do precyzyjnego obracania i pozycjonowania dużych i ciężkich ładunków, takich jak konstrukcje spawane, ramy, zbiorniki, formy odlewnicze. Wykorzystywane głównie w przemyśle maszynowym, stoczniowym, energetycznym, przy produkcji konstrukcji stalowych.
Obrotnik cięgnowy składa się zazwyczaj z jednej lub dwóch jednostek napędowych i odpowiedniej liczby jednostek biernych, wyposażonych w koła lub rolki podtrzymujące cięgna (pasy, łańcuchy, liny) opasujące obracany element. Napęd (zwykle elektryczny) obraca cięgna, powodując rotację ładunku.
Należy uwzględnić maksymalną masę i wymiary obracanego elementu (średnica, długość), wymagany zakres i prędkość obrotu, rodzaj cięgien (dostosowany do powierzchni i masy ładunku), sposób sterowania oraz warunki pracy.
Umożliwiają łatwy dostęp do wszystkich stron obrabianego elementu bez konieczności jego wielokrotnego podnoszenia i repozycjonowania suwnicą, co znacznie przyspiesza pracę (np. spawanie w pozycji dogodnej), poprawia jakość i bezpieczeństwo.
Tak, HAK jako producent specjalistycznych urządzeń projektuje i wykonuje obrotniki cięgnowe o zróżnicowanych udźwigach (od kilku do kilkuset ton), z różnymi typami cięgien i systemami sterowania, dostosowane do indywidualnych wymagań technologicznych klienta.
Zaprojektujemy rozwiązania dopasowane do Twoich potrzeb!
Nasze własne biuro projektowe tworzy i modyfikuje urządzenia tak, aby w 100% odpowiadały Twoim wymaganiom technicznym i operacyjnym. Jeśli w naszej standardowej ofercie nie znajdujesz idealnego produktu, nasi inżynierowie zaprojektują go dla Ciebie od podstaw lub dostosują istniejący model.
Co nas wyróżnia?
własny zespół inżynierów i konstruktorów
pełna personalizacja wymiarów i parametrów
projektowanie zgodne z wymogami bezpieczeństwa i normami
