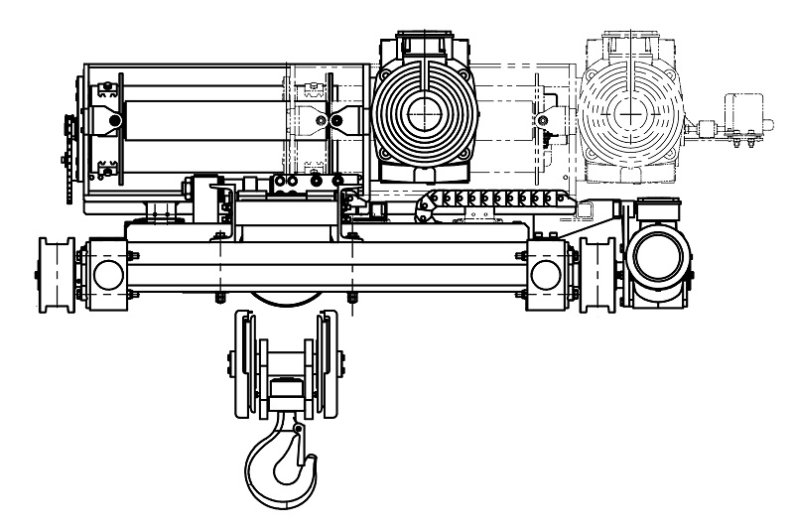

Wciągarka z wielozwojowym układem prowadzenia liny

Wielozwojna wciągarka produkcji Przedsiębiorstwa HAK jest wyposażona w innowacyjny wielozwojowy układ prowadzenia liny, w którym układacz liny jest nieruchomy, natomiast bęben linowy zamocowany jest przesuwnie wzdłuż swojej osi obrotu.

Takie rozwiązanie, umożliwiające wielozwojne rozwinięcie liny na bęben powoduje znaczne skrócenie jego długości, a związku z tym i masy wciągnika, tym samym minimalizuje obszar niezbędny do jego zabudowy. Wciągarka wyposażona może być również w elektroniczny system rozpoznawania wielkosci podnoszonego ciężaru, dzięki czemu możliwe jest zwolnienie predkości podnoszenia i jazdy przy dużym obciążeniu oraz zwiększeniu prędkości podnoszenia i jazdy przy braku obciążenia lub obciązeniu lżejszym ładunkiem. Jest to przełomowe, niespotykane do tej pory rozwiązanie w przemyśle dźwignicowym.

Zadzwoń

Znajdź oddział

Drukuj

Zapytaj o produkt

Typ / parametr	Udźwig [t]	Zlinowanie	Średnica liny [mm]	Prędkość jazdy dla udźwigu nominalnego Vjn [m/min]	Prędkość jazdy dla pustego haka Vjp [m/min]	Prędkość jazdy dla udźwigu nominalnego Vpn [m/min]	Prędkość jazdy dla pustego haka Vpp [m/min]	Rozstaw kół wózka wciągarki L [mm]
01/02/01,0	1,0	2/1,0	8	20	30	8	12	~820
01/02/01,6	1,6	2/1,0	8	20	30	8	12	~820
01/04/02,0	2,0	4/1,0	8	20	30	8	12	~1070
01/04/02,5	2,5	4/1,0	8	20	30	8	12	~1070
02/04/03,2	3,2	2/1,0	10	20	30	8	12	~820
02/04/04,0	4,0	4/1,0	10	20	30	8	12	~1070
02/04/05,0	5,0	4/1,0	10	20	30	8	12	~1070
02/04/06,3	6,3	4/1,0	10	20	30	8	12	~1070
03/04/08,0	8,0	4/1,0	13	20	30	8	12	~1070
03/04/10,0	10,0	4/1,0	13	20	30	8	12	~1070
03/04/12,5	12,5	4/1,0	13	20	30	8	12	~1070
04/04/16,0	16,0	4/1,0	14	20	30	5	8	~1070
04/04/20,0	20,0	4/1,0	19	20	30	5	8	~1070
04/04/25,0	25,0	4/1,0	19	20	30	4	6	~1070

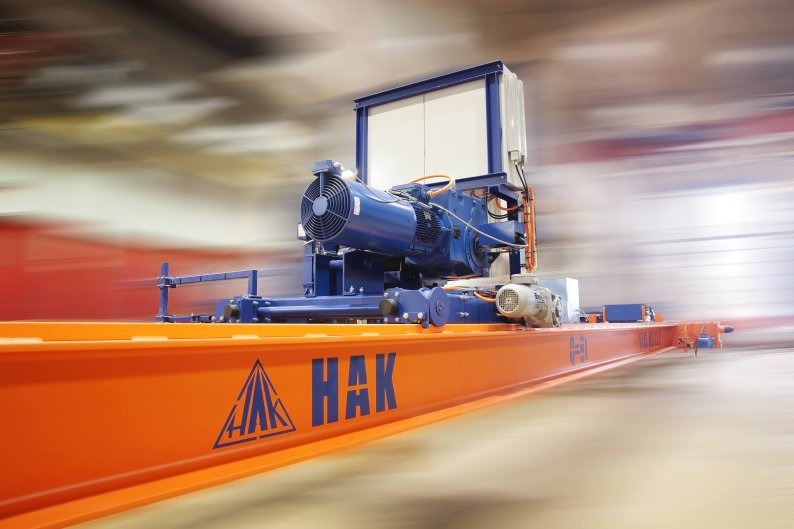

Wciągarka z wielozwojowym układem prowadzenia liny TOWER

Wielozwojna wciągarka produkcji Przedsiębiorstwa HAK jest wyposażona w innowacyjny wielozwojowy układ prowadzenia liny, w którym układacz liny jest nieruchomy, natomiast bęben linowy zamocowany jest przesuwnie wzdłuż swojej osi obrotu.

Takie rozwiązanie, umożliwiające wielozwojne rozwinięcie liny na bęben powoduje znaczne skrócenie jego długości, a związku z tym i masy wciągnika, tym samym minimalizuje obszar niezbędny do jego zabudowy. Wciągarka wyposażona może być również w elektroniczny system rozpoznawania wielkosci podnoszonego ciężaru, dzięki czemu możliwe jest zwolnienie predkości podnoszenia i jazdy przy dużym obciążeniu oraz zwiększeniu prędkości podnoszenia i jazdy przy braku obciążenia lub obciązeniu lżejszym ładunkiem. Jest to przełomowe, niespotykane do tej pory rozwiązanie w przemyśle dźwignicowym.

Zastosowane rozwiązanie niesie za sobą następujące korzyści:

nieograniczona wysokość podnoszenia - zależna od ilości nawiniętych warstw liny na bębnie,
zmniejszenie gabarytów i masy wciągnika w skutek skrócenia długości bębna,
poprawa bezpieczeństwa pracy i stabilności transportowanego ładunku dzięki "niewędrującemu" i "nieobracającemu" zbloczowi,
skrócenie czasów roboczych dzięki zwiększeniu prędkości podnoszenia i jazdy bez ciężaru (na pusto).

Przeznaczenie:

Przemysł: efektywne i bezpieczne podnoszenie i transportowanie ciężkich ładunków,
Budownictwo: manipulacja materiałami budowlanymi i elementami konstrukcyjnymi,
Produkcja: precyzyjne przenoszenie komponentów wpływające wydajność i jakość produkcji,
Magazynowanie: ułatwienie składowania i przemieszczania produktów oraz materiałów.

Model	Zastosowanie
TOWER	wciągarka podstawowa
TOWER-E	moduł zwrotu energii do sieci
TOWER-D	moduł dostosowania prędkości podnoszenia i prędkości jazdy w zależności od transportowanego ciężaru
TOWER-P	moduł płynnej jazdy i płynnego podnoszenia
TOWER-S	moduł wózka jezdnego wciągarki wykonanego z pominięciem technologii spawania
