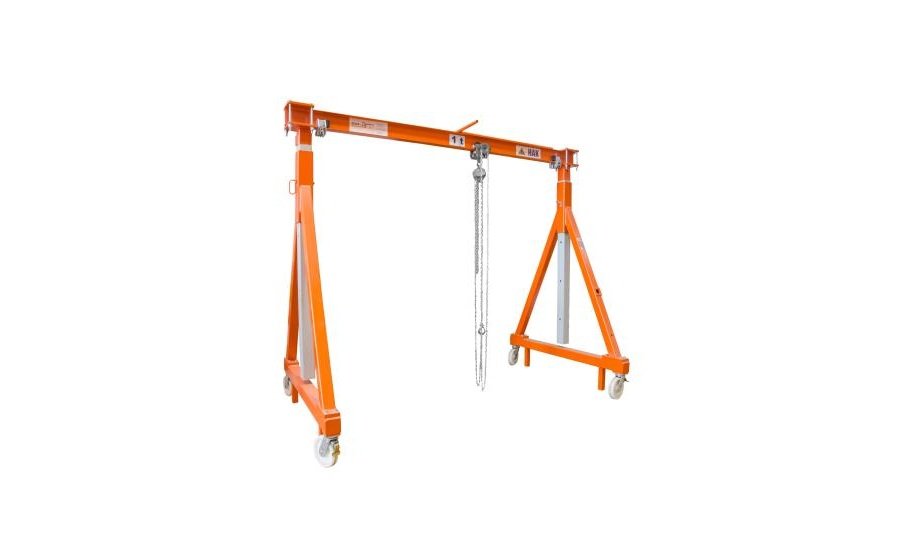

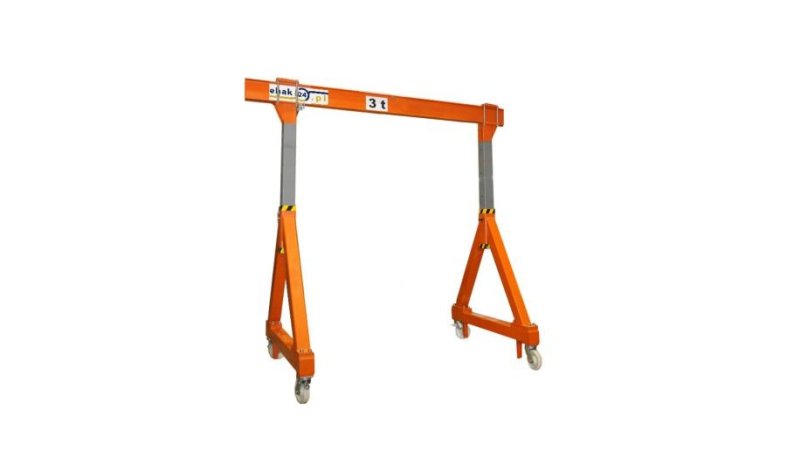

Wciągarka bramowa stalowa przejezdna z regulacją wysokości DOR 2000kg typ I
Wciągarka bramowa stalowa przejezdna z regulacją wysokości to funkcjonalne i mobilne urządzenie dźwignicowe, stworzone z myślą o pracach montażowych, serwisowych i transportowych. Dzięki solidnej stalowej konstrukcji oraz możliwości regulacji wysokości, doskonale sprawdza się w warsztatach i na stanowiskach roboczych, gdzie wymagane jest szybkie i precyzyjne przemieszczanie ładunków. Łatwy montaż i demontaż umożliwia jej wygodne użytkowanie oraz przenoszenie w zależności od potrzeb operacyjnych.
Konstrukcja wciągarki bramowej o zmiennej lokalizacji składa się z następujących podstawowych podzespołów:
- belki nośnej,
- kolumn nośnych,
- zestawu jezdnego składającego się z 4 kół obrotowych wyposażonych w hamulce.
Belka nośna wykonana jest z profilu gorącowalcowanego, zwykle dwuteowego, po którym przemieszcza się wózek wraz z wciągnikiem. Na końcach belki nośnej znajdują się płyty przyłączeniowe, do których przykręcane są kolumny nośne. belka nośna na końcach wyposażona jest w odboje jazdy wózka. Kolumny nośne wykonane są z rury prostokątnej. Do podstawy przymocowane są koła, służące do przemieszczania nieobciążonego urządzenia. Konstrukcja może być wyposażona we wciągnik ręczny wraz z wózkiem lub elektryczny.
Zalety:
- łatwy montaż i demontaż,
- odporność na warunki atmosferyczne,
- przystosowana do pracy wewnątrz,
- rama wyposażona w blokowane kółka samoskrętne, dzięki którym łatwo przemieszczać wciągarkę w dowolnym kierunku,
- regulacja wysokości.
Opis techniczny:
- transport poziomy i pionowy,
- udźwig 2000 kg,

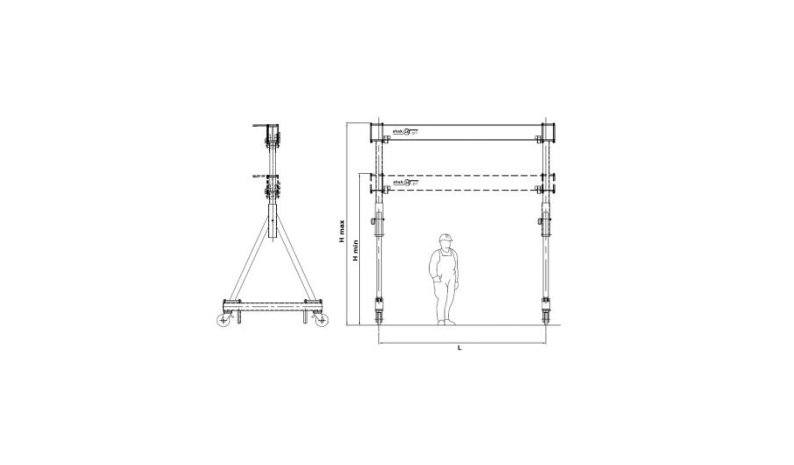

- wysokość H 3000 - 4500 mm,
- rozpiętość w zakresie L = 3000 - 6000 mm,
- temperatura pracy: od -10°C do +40°C,
- maksymalna długość belki jezdnej do 6000mm,
- wysokość minimalna 3000 mm z możliwością regulacji do 1500 mm w górę,
- położenie góra - dół,
- zmiana wysokości położenia belki jezdnej góra - dół za pomocą zewnętrznego urządzenia dźwignicowego np. wózka widłowego lub suwnicy; zakres położenia belki skokowo,
- standardowe wyposażenie nie zawiera wciągnika i wózka jezdnego,
- spełniają wymagania Dyrektywy Maszynowej 2006/42/WE oraz normy PN-EN-ISO 12100.
Znakowanie: indywidualny numer serii, DOR ( WLL ), rok produkcji.
Dokumentacja: Deklaracja Zgodności CE, instrukcja eksploatacji obsługi i konserwacji.
Nomenklatura: suwnica bramowa, wciągarka bramowe, suwnica konsolowa, bramówka.
