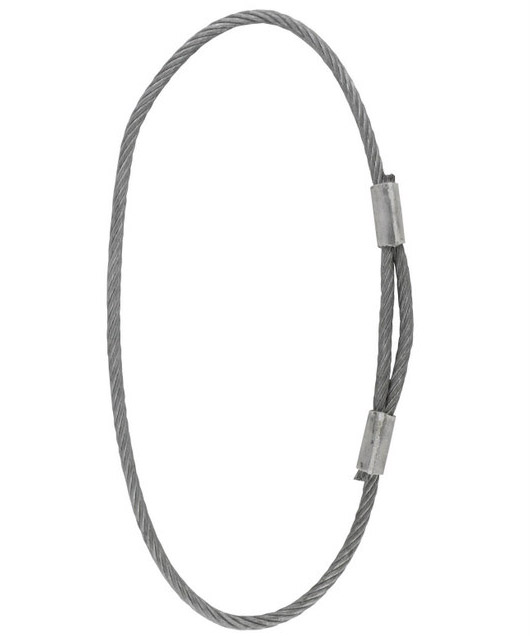

Zawiesia linowe o obwodzie zamkniętym

wg ZN/HAK/99-035

Przykład oznaczenia:

ZloZF 5.0/4.0 - 3.0m - Zawiesia linowe z lin stalowych o obwodzie zamkniętym zaciskane o wyróżniku wielkości 5.0/4.0, długości L=3.0m

UWAGA: Zawiesia linowe o innych parametrach mogą być wykonane po uprzednim uzgodnieniu.

Galeria



Dopuszczalne obciążenie robocze DOR [t] Wyróżnik wielkości średnica liny
d[mm]		 L min [m] Typ zawiesia Zaznacz
wybrany
model
zaw. obw. F S F S
0,63 0,5 0.63/0,5 5.0-6.3 6.3-7.0 0,2 0,6
0,8 0,63 0,8/0,63 6.3-7.0 7.0-8.0 0,3 0,7
1,0 0,8 1,0/0,8 7.0-8.0 8.0-9.0
1,2 1,0 1,2/1,0 8.0-9,0 9.0-10 0,4 0,8
1,6 1,2 1,6/1.2 9,0-10 10-11
2,0 1,6 2.0/1,6 10-11 11-12 0,5 0,9
2,5 2,0 2,5/2,0 11-12 12-13
3,2 2,5 3,2/2,5 12-13 13-14 0,5 1,0
4,0 3,2 4,0/3,2 13-14 15-16
5,0 4,0 5,0/4.0 15-16 17-18 0,7 1,1
6,3 5,0 6,3/5,0 17-18 20-22 0,7 1,2
8,0 6,3 8,0/6,3 20-22 22-24 0,8 1,3
10,0 8,0 10,0/8,0 22-24 24-26 0,8 1,4
12,5 10,0 12,5/10,0 26-28 28-30 0,9 1,5
16,0 12,5 16,0/12,5 28-30 30-32 0,9 1,6
20,0 16,0 20,0/16,0 30-32 34-36 1,0 1,7
25,0 20,0 25,0/20,0 34-36 38-44 1,1 1,8
32,0 25,0 32,0/25,0 40-44 44-48 1,2 1,9
40,0 32,0 40,0/32,0 44-48 48-50 1,3 2,1
50,0 40,0 50,0/40,0 48-50 52-55 1,4 2,2
63,0 53,0 63,0/53,0 52-55 55-60 1,6 2,5
80,0 63,0 80,0/63,0 55-60 60-65 1,8 2,7
zaw. - zawieszanie; obw. - obwiązywanie; F - zaciskane; S - zaplatane
