Zawiesia linowe jednocięgnowe z lin stalowych

wg ZN/HAK/99-031

Przykład oznaczenia:

Zawiesia linowe jednocięgnowe z kauszami o wyróżniku wielkości 5,0/4,0 i długości L=3,0m: FK 5,0/4,0 - 3,0m

Galeria

PRZYKŁAD OZNACZENIA:

Zawiesia linowe jednocięgnowe z kauszami o wyróżniku wielkości 5,0/4,0 i długości L=3,0m: FK 5,0/4,0 - 3,0m.

UWAGA: Zawiesia linowe o innych parametrach mogą być wykonane po uprzednim uzgodnieniu.

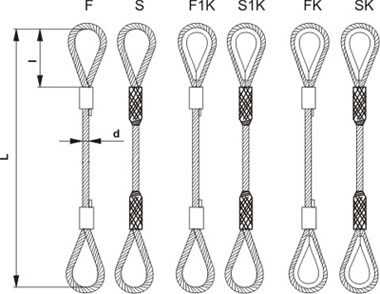

    Dopuszczalne obciążenie robocze DOR [t] Wyróżnik wielkości średnica liny
    d[mm]    		 Długość pętli
    l [mm]    		 Typ zawiesia Długość
    zawiesia
    L[m]    		 Zaznacz
    wybrany
    model
    *zaw. *obw. *pod. F S
    0,63 0,5 1,26 0.63/0.5 8.0-9.0 9.0-10 250
    0,8 0,63 1,6 0.8/0.63 9.0-10 10-11
    1,0 0,8 2,0 1.0/0.8 10-11 11-12
    1,2 1,0 2,4 1.2/1.0 11-12 12-13 300
    1,6 1,2 3,2 1.6/1.2 12-13 13-14
    2,0 1,6 4,0 2.0/1.6 13-14 15-16 350
    2,5 2,0 5,0 2.5/2.0 15-16 17-18
    3,2 2,5 6,4 3.2/2.5 17-18 20-22 400
    4,0 3,2 8,0 4.0/3.2 20-22 22-24
    5,0 4,0 10,0 5.0/4.0 22-24 24-26 450
    6,3 5,0 12,6 6.3/5.0 26-28 28-30
    8,0 6,3 16,0 8.0/6.3 28-30 30-32 550
    10,0 8,0 20,0 10.0/8.0 30-32 34-36
    12,5 10,0 25,0 12.5/10.0 34-36 38-44 650
    16,0 12,5 32,0 16.0/12.5 40-44 44-48
    20,0 16,0 40,0 20.0/16.0 44-48 48-50 750
    25,0 20,0 50,0 25.0/20.0 48-50 52-55
    32,0 25,0 64,0 32.0/25.0 52-55 55-60 800
    40,0 32,0 80,0 40.0/32.0 55-60 60-65 850
    *zaw.-zawieszenie; obw.-obwiązywanie; pod.-podwieszanie;
    F-zaciskane; S-zaplatane
