Zawiesia linowe, dwucięgnowe z lin stalowych

wg ZN/HAK/99-032

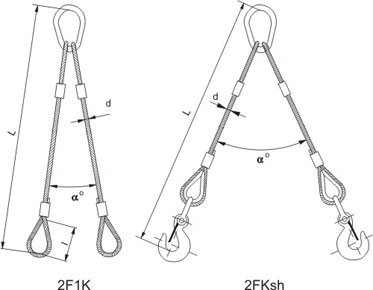

Przykład oznaczenia:

Zawiesia linowe dwucięgnowe zaciskane, z hakami na szaklach o wyróżniku wielkości 5.0/4.0, długości L=3.0 m: 2FKsh 5.0/4.0 - 3.0 m

UWAGA: Zawiesia linowe o innych parametrach mogą być wykonane po uprzednim uzgodnieniu.

Galeria



Dopuszczalne obciążenie robocze DOR [t] Wyróżnik wielkości średnica liny d [mm] Długość pętli l [mm] Długość
zawiesia
L[m]		 Zaznacz
wybrany
model
0° ≤ α ≤ 90° 90° ≤ α ≤ 120° F S
0.5 0.4 0.5/0.4 5.0-6.3 6.3-7.0 200
0,63 0,5 0.63/0.5 6.3-7.0 7.0-8.0 250
0,8 0,63 0.8/0.63 7.0-8.0 8.0-9.0
1,0 0,8 1.0/0.8 8.0-9.0 9.0-10
1,2 1,0 1.2/1.0 9.0-10 10-11
1,6 1,2 1.6/1.2 10-11 11-12 300
2,0 1,6 2.0/1.6 11-12 12-13
2,5 2,0 2.5/2.0 12-13 14-15 350
3,2 2,5 3.2/2.5 13-14 15-16
4,0 3,2 4.0/3.2 14-16 16-18
5,0 4,0 5.0/4.0 16-18 20-22 400
6,3 5,0 6.3/5.0 20-22 22-24
8,0 6,3 8.0/6.3 22-24 24-26 450
10,0 8,0 10.0/8.0 24-26 26-28 500
12,5 10,0 12.5/10 26-28 28-30 550
16,0 12,5 16.0/12.5 30-32 32-36 650
20,0 16,0 20.0/16.0 34-36 36-40
25,0 20,0 25.0/20.0 36-40 40-44 750
32,0 25,0 32.0/25.0 40-44 44-48
F-zaciskane, S-zaplatane, s-szakla, h-hak
