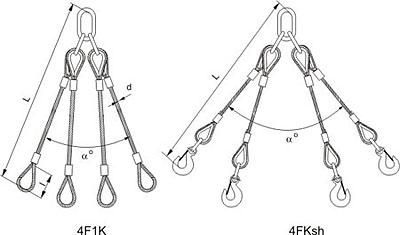

Zawiesia linowe czterocięgnowe z lin stalowych

wg ZN/HAK/99-033

Przykład oznaczenia:

Zawiesia linowe czterocięgnowe zaplatane z hakami na kauszy o wyróżniku wielkości 6.3/5.0, długości L=5.0 m. 4SKsh 6.3/5.0 - 5.0 m

UWAGA: Zawiesia linowe o innych parametrach mogą być wykonane po uprzednim uzgodnieniu.

Galeria



Dopuszczalne obciążenie robocze DOR [t] Wyróżnik wielkości średnica liny
d (mm)		 Długość pętli
l (mm)		 Typ zawiesia Długość
zawiesia
L[m]		 Zaznacz
wybrany
model
0° ≤ α ≤ 90° 90° ≤ α ≤ 120° F S
0,8 0,63 0.8/0.63 5.0-6.3 6.3-8.0 200
1,0 0,8 1.0/0.8 6.3-8.0 8.0-9.0 250
1,2 1,0 1.2/1.0 8.0-9.0 9.0-10
1,6 1,2 1.6/1.2 9.0-10 10-11
2,0 1,6 2.0/1.6 10-11 11-12 300
2,5 2,0 2.5/2.0 11-12 12-13
3,2 2,5 3.2/2.5 12-13 13-14 350
4,0 3,2 4.0/3.2 13-14 14-16
5,0 4,0 5.0/4.0 15-16 16-18
6,3 5,0 6.3/5.0 16-18 20-22 400
8,0 6,3 8.0/6.3 20-22 22-24
10,0 8,0 10.0/8.0 22-24 24-26 450
12,5 10,0 12.5/10 24-26 26-28
16,0 12,5 16.0/12.5 28-30 30-32 550
20,0 16,0 20.0/16.0 30-32 32-36 600
25,0 20,0 25.0/20.0 32-36 36-40 700
32,0 25,0 32.0/25.0 36-40 40-44 750
F-zaciskane, S-zaplatane, s-szakla,
