ELEMENTY TOROWISKA NA PODŁOŻU Z TŁUCZNIA

OPIS SYSTEMU


Rozróżnia się trzy rodzaje podkładów stosowanych na podbudowie z tłucznia:

  • podkłady drewniane
  • podkłady żelbetowe
  • podkłady strunobetonowe

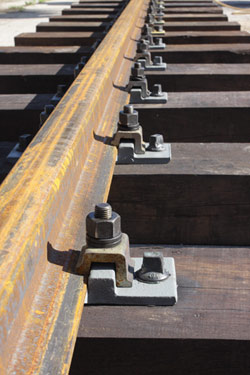

Do podkładów drewnianych szyny mocuje się przy pomocy przytwierdzeń śrubowych lub łapek sprężystych.



Budowa torowiska przebiega w następujących etapach:

  • Wykonanie koryta torowiska i wypełnienie go tłuczniem
  • Ułożenie nawierzchni torowiska
  • Podbicie i obsypanie torowiska

PRZEKŁADKI


Przekładki rozkładają obciążenie pochodzące od kół na całą powierzchnię znajdującą się pod szyną. W ten sposób następuje redukcja nacisków nawet do 50%. Wpływa to korzystnie na lokalne naprężenia, które są przyczyną wielu problemów związanych z eksploatacją torowisk np. utraty liniowości toru, spadania kół z szyn, zużycia bocznej strony główki szyny itp.

               PRZEKŁADKI CZŁONOWE MK II                        PRZEKŁADKI CIĄGŁE VIII


SZYNY


Nie wszyscy wiedzą, że szyny posiadają swój koniec i początek, lewą i prawą stronę i wiele innych cech szczególnych. My jesteśmy od tego aby dobrać odpowiednią pod wzgedem techniczno-ekeonomicznym szynę i dostarczyć ją do klienta w oczekiwanym terminie.


SZYNA TYPU "A" SZYNA TYPU "S" SZYNA TYPU "SP"
Typ
szyny
Wymiary szynyWagaZaznacz
wybrany
model
A B C D E F kg/m
A 45 55,0 45,0 125,0 8,0 24,0 20,0 22,2
A 55 65,0 55,0 150,0 9,0 31,0 25,0 32,0
A 65 75,0 65,0 175,0 10,0 38,0 30,0 43,5
A 75 85,0 75,0 200,0 11,0 45,0 35,0 26,6
A 100 95,0 100,0 200,0 12,0 60,0 40,0 75,2
A 120 105,0 120,3 220,0 14,0 72,0 47,5 101,3
S 20* 100,0 44,0 82,0 16,2 10,0 21,5 19,8
S 24 115,0 53,0 90,0 7,0 10,0 23,9 24,4
S 30 120,0 55,0 110,0 8,5 11,0 32,5 30,4
S 30* 108,0 60,3 108,0 7,0 12,3 60,3 30,0
SP 100 150,0 100,0 150,0 11,3 38,0 40,0 89,1
SP 120 170,0 120,0 170,0 13,8 44,0 45,0 118,3
(*) - szyny według normy niemieckiej DIN
